歡迎光臨YOSUV遠蘇精電官網

快速PCB線路板制作方案 E2530
型號:E2530

產品配置:雕刻機TOP2530+電鍍機T880+裁板機T345+放大鏡臺燈+配件包+耗材包

立即咨詢
產品詳情 聯系我們
精電科技PCB制板方案
(250*300mm方案)
              本方案編號:E2530
方案配置:
裁板機:型號 T345 切割長度 345mm
雕刻機:型號 TOP2530 雕刻面積 250*300mm
過孔電鍍機:T880 鍍銅面積 340*340mm
放大鏡:T100 放大倍數 10倍
配件:雕刻刀 1套/10把 雕刻鉆1套/10把
耗材:覆銅板10片 規格:標配

天津遠蘇精電科技有限公司

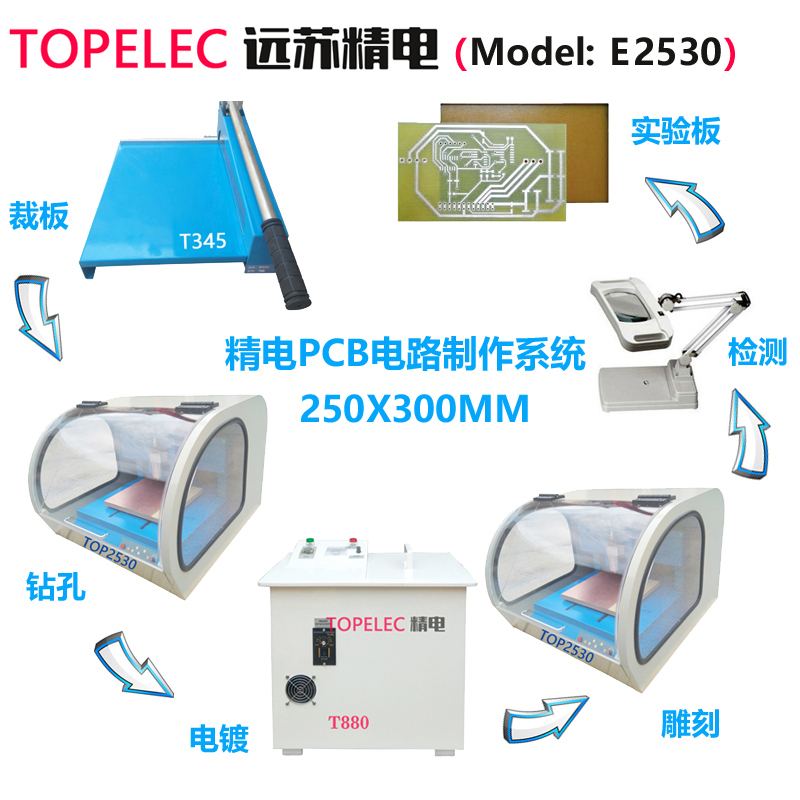

生產工藝及生產過程:
PCB雕刻制板工藝:(單面)
裁板-鉆孔-雕刻-板面處理-檢修-成品
PCB雕刻制板工藝:(雙面)
裁板-鉆孔-孔金屬化-雕刻-板面處理-檢修-成品


工藝目的:
裁板:將覆銅板通過精密裁板機裁成所需尺寸,一般比所需要尺寸多出來1CM邊框。
鉆孔:根據軟件提示,將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化:用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻:用PCB雕刻機對覆銅板進行雕刻,雕刻出所需的線路。
板面處理:將雕刻好的線路板進行表面處理,便于焊接。
檢修:通過放大設備處理表面細微金屬碎屑,以便于達到最佳效果。



TOP2530雕刻機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

加工范圍 單雙面板
加工面積 250×300mm
Z軸行程 105mm
最小加工線徑 4mil(0.1mm)
最小加工線距 4mil(0.1mm)
分辨率 0.04mil(1um)
工作速度 3.6m/min
主軸轉速 0~60000r/min,無級可調速(設備工作過程中軟件根據路徑自動計算并優化主軸轉速)
主軸功率 0.09kW(高速自冷主軸,持續工作8小時以上)
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿(分辨率高達1um)
鉆孔孔徑 0.3~3.5MM
鉆孔深度 0.02-3.5mm
鉆孔速度 150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/Win7/Win8/Win10/Win11
最小內存配置 1GB
體積 530mm(L)×710mm(W)×450mm(H)
重量 110kg
消耗功率 300 W
電源 220V/50HZ
支持軟件 支持Protel99se、DXP、Altium Designer、PADS、Eagle、Cadence、Proteus、CAM350、AutoCAD等常用EDA軟件(支持所有pcb及gerber格式的文件)

產品亮點

  • 自動原點定位:可以從任意位置自動回到設定的零點,重復精度更高。
  • 定位銷與不對稱定位技術:保證了定位的精確性與正確性。
  • 斷點續雕:從任意百分比開始雕刻,或雕刻到某一百分比結束。
  • 虛擬加工:根據設定的參數,虛擬顯示實際加工過程。
  • 實時顯示加工路徑:加工前首先顯示所有加工路徑,在加工過程中實時顯示當前位置,便于觀察。
  • 任意區域選擇雕刻:選擇任意區域,進行雕刻,可選擇區域外或者區域內雕刻,可以局部雕刻。
  • 組合雕刻/自動選擇刀具:選擇兩把雕刻刀,自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀,快速銑掉大塊的空白區域。
  • 萬能鉆孔:使用固定銑刀挖出任意孔,減少了換鉆頭的次數,可以鑼異形孔,可以開槽,大大增加了pcb設計的多樣性。
  • 外形銑割:板子雕刻完成后進行外形銑割,可以加工任意形狀的pcb板。
  • 智能主軸轉速優化功能:根據刀具自動優化主軸轉速,從而提高雕刻精度。


雕刻機配套軟件(快速線路板刻制系統軟件)

快速線路板刻制系統軟件由我公司自主開發,所見即所得的軟件技術,告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。

功能簡介

1、放大、縮小功能,點擊對應的按鈕可以放大或者縮小視圖界面。

2、頂層、底層按鈕,可以快捷查看設計圖的頂層和底層。

3、刀具:可自由添加刀具參數。

4、仿真:可脫機仿真運行,查看工作路徑以及預估工作時間。

5、移動:可通過電腦控制機器移動,也可通過設備按鈕控制移動。

6、操作:所有工作過程操作簡便,所見即所得,上手快,無需專業知識即可輕松操作。

7、軟件最下方實時顯示光標所在坐標,線路板基本信息,加工剩余時間等信息。

8、運行、暫停、停止:工作過程中根據需要隨時暫停、運行以及停止操作。

9、可在軟件設置中設置工作完成后關閉雕刻機及計算機,方便無人值守時自動完成工作。

10、智能判斷線路板類型:打開文件時,軟件根據Gerber文件自動判斷線路板類型,用戶也可以手動修改。

11、坐標顯示:鼠標移動到圖形上的任意位置,都會在任務欄上顯示出相應的坐標。

12、隔離:沿著需要留下的線路雕刻一圈,把線路單獨分離出來。

13、隔離寬度:隔離后,PCB板已經可以使用,但大多數用戶認為間距太小,不易焊接,這時候需要隔離寬度功能:用戶可以根據實際需要,設置隔離寬度,銑掉周邊0-20mm范圍內的多余銅皮,便于焊接。

14、銑雕:把板面上不需要的銅皮全部銑掉。

15、萬能割邊:用戶可以選擇底層或者頂層割邊,可以任意形狀割邊,異形割邊。

16、自動關閉主軸:軟件配備自動關閉主軸功能,只要當前指令完成,主軸就會自動關閉。

17、支持智能雕刻:有些線路板的線距比較小,常規0.4的雕刻刀無法操作,此時我們就可以使用智能雕刻,根據實際線路圖的情況,選擇0.1或0.2的刀具進行細雕刻。

18、智能挖孔:大于0.8的孔可以用挖孔刀一次性挖取。

19、支持仿真運行:虛擬加工,加工路徑實時顯示等功能;顯示加工路徑和加工實際、線路板詳細信息;軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。

20、使用簡單:可以對化學腐蝕的板子進行鉆孔、割邊,對電路板的制作沒有統一的順序限制,適應不同用戶的制板習慣。

21、設備隨機附有吸塵設備,防止粉塵對環境的危害。

22、配備兼容性軟件,兼容目前市面上主流EDA及pcb設計軟件系統。

23、傻瓜式操作軟件,所見即所得,清晰簡潔,只需15分鐘即可熟練操作設備。

24、設備發貨隨機附帶視頻教學光盤,專業技術工程師手把手教您使用設備。

25、設備配置快速線路板刻制系統軟件,軟件具有數據處理、存儲和設備驅動功能。

26、設備具有超限保護功能,當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護,避免操作不當對設備帶來損壞。

27、設備自帶LED照明,方便板面對位及觀察操作過程。

28、防塵隔音外罩帶有三面有機玻璃視窗,方便工作中從不同角度觀察雕刻效果。

29、隨機贈送配套學習教材,送電子書及紙質配套資料。

30、無人值守設備自動關機,自動關閉電腦。



T345裁板機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃,耐用性強,獨特的省力杠桿式設計,輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能,可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm,最大切板厚度3.5mm。
•    具有對位和固定標尺,精度更高,使用更方便。
•    防誤傷安全裝置,固定透明保護罩,既保證不會誤傷手指,同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝,流線型的外觀設計,獨特的省力桿設計及防誤傷裝置,讓操作者能夠安全輕松的裁板。




T880電鍍機
產品概述: T880高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能,將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松完成金屬孔化工藝。本工藝環保制板,對人體及環境無傷害,適合企業研發、院校教學及研究院所使用。

技術參數

最大板面 340*340mm
最小孔徑 0.3mm
最大厚徑比 2.5:1
輸出電流 0-15A
定時范圍 0-60min
擺動速度 0-60mm/s
額定功率 340W
工作電壓 220V/50HZ
外形尺寸 660mm(L)×560mm(W)×480mm(H)
重量 75kg


產品亮點
  • 電鍍液微循環系統:內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環,提高過孔電鍍的質量。
  • 電鍍件往復運動功能:機器內部配有搖擺夾具,可以往復運動,通過調速,可控制工作速度。
  • 一體化的設計:使整機結構緊湊,移動方便,擺放不占地方。
  • 密封式的設計:保證電鍍液不受污染,保證電鍍質量。
  • 環保制板:設備附帶環保電鍍耗材,無甲醛成分,對人體及環境無害。


產品用途
T880過孔電鍍機,又稱孔化機,鍍銅機,在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松快速的完成金屬孔化藝。
