歡迎光臨YOSUV遠蘇精電官網

學校實驗室pcb制板方案 PCB3030S
型號:PCB3030S

本方案編號:PCB3030S

立即咨詢
產品詳情 聯系我們




遠蘇科技PCB制板方案
(30*30cm方案)
本方案編號:PCB3030S

方案配置:
裁板機:型號 C60
雕刻機:型號 SUV3030
過孔電鍍機:型號K60
PCB曝光機:型號E60
字符絲印機:型號S6
視頻檢測儀:型號X60
放大鏡:型號SUV100
配件:雕刻刀 1套/10把 雕刻鉆1套/10把
耗材:覆銅板10片 規格:標配

天津遠蘇精電科技有限公司

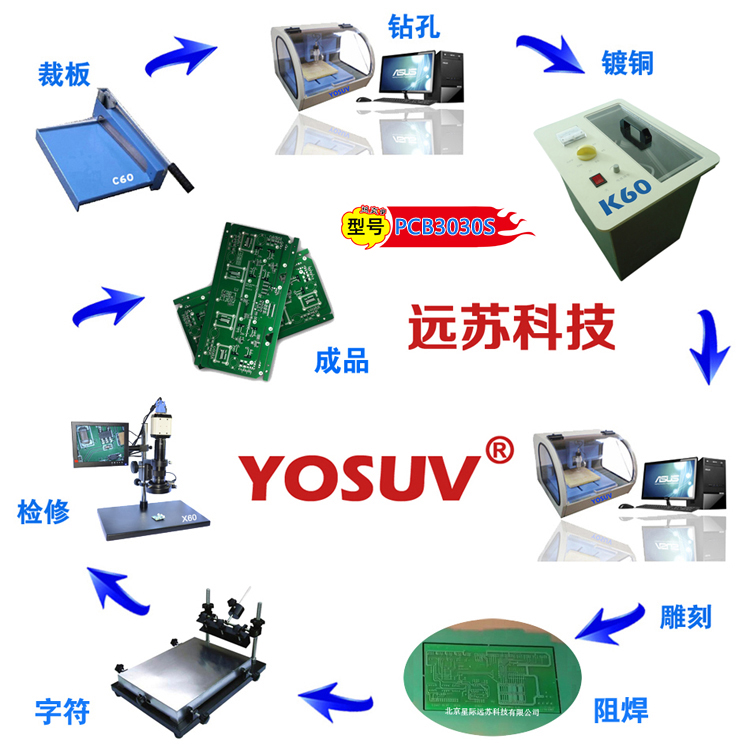

生產工藝及生產過程:
PCB制板工藝:(單面)
裁板-鉆孔-雕刻-阻焊-字符-板面處理-檢修-成品
PCB制板工藝:(雙面)
裁板-鉆孔-孔金屬化-雕刻-阻焊-字符-板面處理-檢修-成品


工藝目的:
裁板:將覆銅板通過精密裁板機裁成所需尺寸,一般比所需要尺寸多出來1CM邊框。
鉆孔:根據軟件提示,將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化:用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻:用PCB雕刻機對覆銅板進行雕刻,雕刻出所需的線路。
阻焊:用曝光機對雕刻好的PCB板進行曝光,將曝光好的PCB板進行綠油阻焊。
字符:用絲印機對做好阻焊的PCB板進行字符的絲印。
板面處理:將做好的線路板進行表面處理,便于焊接。
檢修:通過視頻檢測儀處理表面細微金屬碎屑,以便于達到最佳效果。



設備配置:

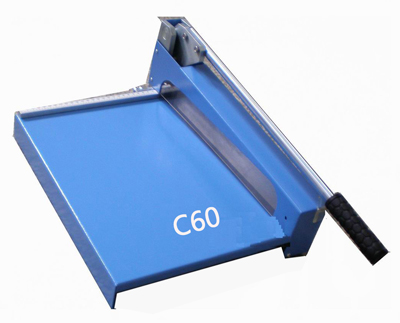

 (1)裁板機C60

產品概述:
用于實驗過程中線路板的裁割。
技術參數:
1.特鋼長壽命刀刃,省力杠桿式設計,輕松切割各種厚板材。
2.流線型的外觀符合人體工程學的設計。
3.配置水平對位功能,可以方便的切割固定形狀的PCB板。
4.最大切割長度345mm,最大厚度3.5mm。
5.具有對位和固定標尺,精度更高,使用更方便。
6.固定透明保護罩,既保證不會誤傷手指,又可以觀查切板質量。



(2)過孔電鍍機K60
產品概述: 遠蘇科技是國內領先的PCB雕刻機生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數
最大板面 300*300mm
最小孔徑 0.4mm
最大厚徑比 2.5:1
輸出電流 0-5A
工作電壓 220V/50HZ
外形尺寸 520mm(L)×460mm(W)×430mm(H)
重量 35kg


產品亮點
  • 電鍍液微循環系統:內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環,提高過孔電鍍的質量。
  • 電鍍件往復運動功能:通過調速,可控制電鍍速度。
  • 一體化的設計:使整機結構緊湊。
  • 密封式的設計:保證電鍍液不受污染,保證電鍍質量。


產品用途
K60過孔電鍍機,又稱孔化機,鍍銅機,在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松快速的完成金屬孔化工藝。

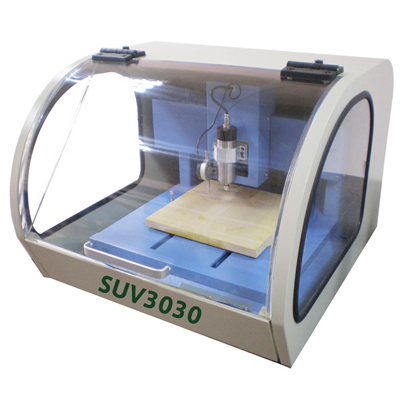

(3)線路板雕刻機SUV3030

產品概述:天津遠蘇精電科技有限公司是國內領先的PCB雕刻機及配套制板設備生產制造商,專注于國內各大高校、技校、科研院所及高端企業的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、鍍銅、鍍錫、阻焊及焊接的線路板雕刻機和相關SMT設備。

技術參數

加工范圍 單雙面板
加工面積 300×300mm
最小加工線徑 4mil
最小加工線距 5mil
分辨率 0.04mil(1um)
工作速度 4.8m/min
主軸轉速 0~60000r/min,無級可調速(在工作過程中軟件根據路徑自動計算并優化主軸轉速)
主軸功率 95W(高速自冷主軸,持續工作8小時以上)
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3~3.175MM
鉆孔深度 0.02-3.5mm
鉆孔速度 ≥150(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/Win7/Win10
最小內存配置 256MB
體積 630mm(L)×710mm(W)×450mm(H)
重量 130kg
消耗功率 300 W
電源 220V/50HZ
支持軟件 支持Protel99se、Altium Designer、CAD等常用EDA軟件(支持所有pcb及gerber格式的文件)

產品亮點

  • 自動原點定位:可以從任意位置自動回到設定的零點,重復精度更高。
  • 定位銷與不對稱定位技術:保證了定位的精確性與正確性。
  • 斷點續雕:從任意百分比開始雕刻,或雕刻到某一百分比結束。
  • 虛擬加工:根據設定的參數,虛擬顯示實際加工過程。
  • 實時顯示加工路徑:加工前首先顯示所有加工路徑,在加工過程中實時顯示當前位置,便于觀察。
  • 任意區域選擇雕刻:選擇任意區域,進行雕刻,可以局部雕刻。
  • 組合雕刻/自動選擇刀具:選擇兩把雕刻刀,自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀,快速銑掉大塊的空白區域。
  • 萬能鉆孔:使用固定銑刀挖出任意孔,減少了換鉆頭的次數,可以鑼異形孔,可以開槽,大大增加了pcb設計的多樣性。
  • 外形銑割:板子雕刻完成后進行外形銑割。
  • 智能主軸轉速優化功能:根據刀具自動優化主軸轉速,從而提高雕刻精度。

公司簡介

1.遠蘇科技是國內專業的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機,只需很短的時間即可完美制作出所需的精密線路板,是廣大大中小型企業及科研部門不可或缺的必備產品,本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所;
2.對于企業的很多研發部門來說,研發一種板子外發加工打樣,少則3到5天,多則8到10天甚至更久,嚴重影響研發速度,同時還存在很大的技術外泄的風險,而線路板雕刻機則可以完全解決您的問題,讓您時時刻刻都可以將自己的想法雕刻出來,測試修改,而無需等待,深受廣大客戶的喜愛;
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件,自動快速精確的制作單雙面板,用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后,通過RS-232通訊接口傳送給雕刻機的控制系統,雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。

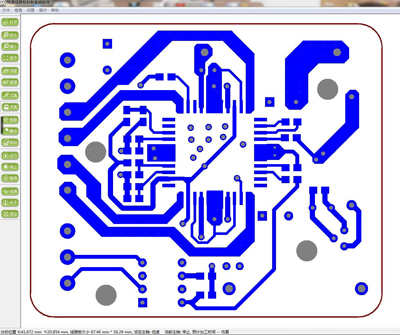

雕刻機配套軟件(快速線路板刻制系統軟件)




★快速線路板刻制系統軟件由我公司自主開發,所見即所得的軟件技術,告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。


功能簡介

  1. ?放大、縮小功能,點擊對應的按鈕可以放大或者縮小視圖界面。
  2. ?頂層、底層按鈕,可以快捷查看設計圖的頂層和底層。
  3. ?刀具:可自由添加刀具參數。
  4. ?仿真:可脫機仿真運行,查看工作路徑以及預估工作時間。
  5. ?移動:可通過電腦控制機器移動,也可通過設備按鈕控制移動。
  6. ?操作:所有工作過程操作簡便,所見即所得,上手快,無需專業知識即可輕松操作。
  7. ?軟件最下方實時顯示光標所在坐標,線路板基本信息,加工剩余時間等信息。
  8. ?運行、暫停、停止:工作過程中根據需要隨時暫停、運行以及停止操作。
  9. ?可在軟件設置中設置工作完成后關閉雕刻機及計算機,方便無人值守時自動完成工作。
  10. ?可在設置選項中選擇通訊口,實現一臺電腦控制一臺或多臺設備同時工作。

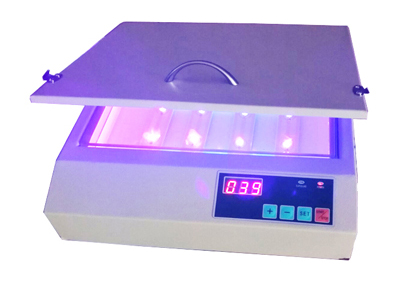

(4)P CB曝光機E60


產品概述:
用于在線路板制作過程中對于PCB板進行曝光。
主要功能:
該機采用智能數字控制,曝光時間更精確,并且該機體積小,結構緊湊,光源穩定,低電壓仍可正常啟動,波長與各感光材料吻合良好,能達到更好的曝光效果。

技術指標:
1、電源:220V                4、曝光時間:0~999秒
2、功率:16W                 5、曬版面積:300*210 mm
3、 光源:LED紫外光       6、體積:320*320*90mm

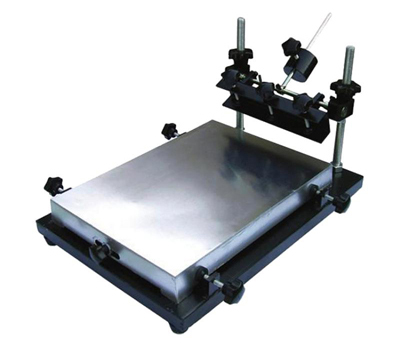

(5)字符絲印機S6

產品概述:
用于制板過程中對于PCB板字符的印刷。
主要功能:
1、適用于PCB字符印刷,手工操作。
2、手動易于調校,操作簡單,準確可靠。
3、工作面積:320x440mm

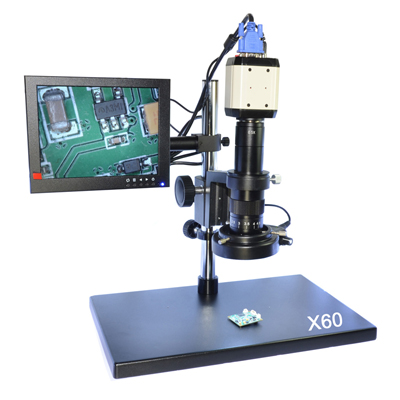

(6)視頻檢測儀X60

產品概述:
用于對制作好的PCB進行視頻放大檢測,以便于達到最佳的制板效果。
主要功能:
圖像傳感器:200萬像素,1/3INCH
有效像素:1600×1200
幀率:15
清晰度:最高超過800線(水平)
白平衡:自動
亮度控制:自動
顏色:彩色/灰度
鏡像:支持左右/上下
OSD:英文/中文
圖像保存:支持,根據分辨率不同,最高24幅(512M DDR)
圖像對比:支持靜態圖像與動態圖像1/2屏對比
邊沿增強:支持
對比度:支持
色度:支持
十字光標:支持,多色
橫線豎線:支持,多色,各兩條,位置可移
數字降噪:支持
接口:VGA(RGB)720P/1024×768/1280×1024/1366×768 @ 60HZ
AV輸出:高清520線


聯系我們

  • 總機:022-27059991
  • 服務熱線:18601007320
  • QQ:595246435
  • 微信:18602218302
