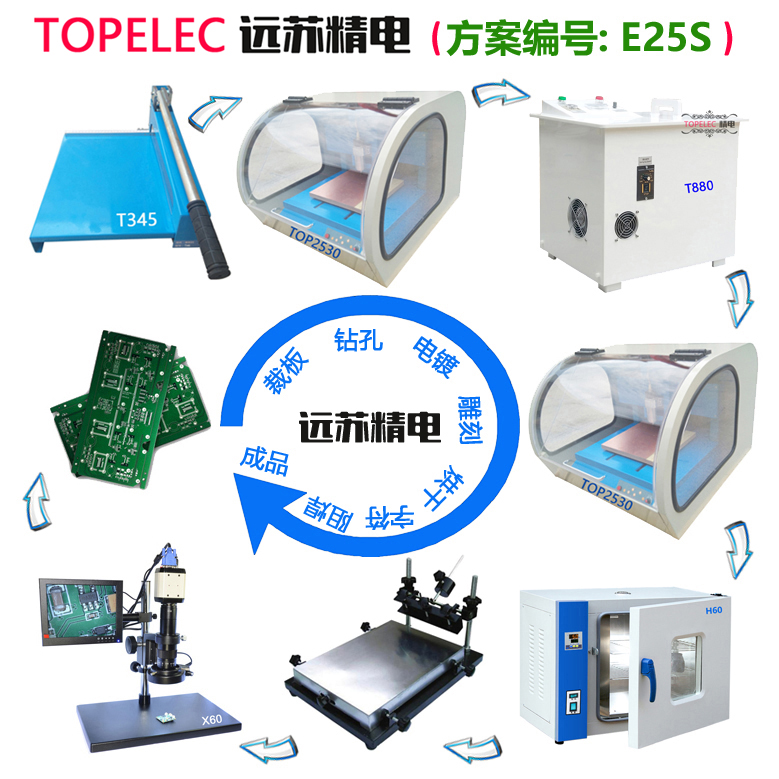

精電科技PCB制板方案
（250*300mm方案）
              本方案編號:E25S
方案配置：
裁板機：型號 T345 切割長度 345mm
雕刻機：型號 TOP2530 雕刻面積 250*300mm
過孔電鍍機：T880 鍍銅面積 340*340mm
PCB曝光機：型號B60
字符絲印機：型號S60
視頻檢測儀：型號X60
PCB烘箱：型號H60
放大鏡：T100 放大倍數 10倍
配件：雕刻刀 1套/10把 雕刻鉆1套/10把
耗材：覆銅板10片 規格：標配

天津遠蘇精電科技有限公司

生產工藝及生產過程：
PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－阻焊－字符－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－孔金屬化－雕刻－阻焊－字符－板面處理－檢修－成品


工藝目的：
裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
阻焊：用曝光機對雕刻好的PCB板進行曝光，將曝光好的PCB板進行綠油阻焊。
字符：用絲印機對做好阻焊的PCB板進行字符的絲印。
烘干：對做好字符及阻焊的PCB板進行烘干，以便進行焊接。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。



TOP2530雕刻機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。

技術參數

產品亮點

• 自動原點定位：可以從任意位置自動回到設定的零點，重復精度更高。
• 定位銷與不對稱定位技術：保證了定位的精確性與正確性。
• 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
• 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
• 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置，便于觀察。
• 任意區域選擇雕刻：選擇任意區域，進行雕刻，可選擇區域外或者區域內雕刻，可以局部雕刻。
• 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
• 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數，可以鑼異形孔，可以開槽，大大增加了pcb設計的多樣性。
• 外形銑割：板子雕刻完成后進行外形銑割，可以加工任意形狀的pcb板。
• 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。

雕刻機配套軟件（快速線路板刻制系統軟件）

快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。

功能簡介

T345裁板機
產品概述： 精電科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃，耐用性強，獨特的省力杠桿式設計，輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能，可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm，最大切板厚度3.5mm。
•    具有對位和固定標尺，精度更高，使用更方便。
•    防誤傷安全裝置，固定透明保護罩，既保證不會誤傷手指，同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝，流線型的外觀設計，獨特的省力桿設計及防誤傷裝置，讓操作者能夠安全輕松的裁板。



T880電鍍機
產品概述： T880高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能，將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松完成金屬孔化工藝。本工藝環保制板，對人體及環境無傷害，適合企業研發、院校教學及研究院所使用。

技術參數

• 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
• 電鍍件往復運動功能：機器內部配有搖擺夾具，可以往復運動，通過調速，可控制工作速度。
• 一體化的設計：使整機結構緊湊，移動方便，擺放不占地方。
• 密封式的設計：保證電鍍液不受污染，保證電鍍質量。
• 環保制板：設備附帶環保電鍍耗材，無甲醛成分，對人體及環境無害。

產品用途
T880過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化藝。




PCB曝光機E60


產品概述：
用于在線路板制作過程中對于PCB板進行曝光。
主要功能：
該機采用智能數字控制，曝光時間更精確，并且該機體積小，結構緊湊，光源穩定，低電壓仍可正常啟動，波長與各感光材料吻合良好，能達到更好的曝光效果。

技術指標：
1、電源：220V                4、曝光時間：0~999秒
2、功率：16W                 5、曬版面積：300*210 mm
3、 光源：LED紫外光          6、體積：320*320*90mm


字符絲印機S60

產品概述：
用于制板過程中對于PCB板字符的印刷。
主要功能：
1、適用于PCB字符印刷，手工操作。
2、手動易于調校，操作簡單，準確可靠。
3、工作面積：320x440mm









視頻檢測儀X60

產品概述：
用于對制作好的PCB進行視頻放大檢測，以便于達到最佳的制板效果。
主要功能：
圖像傳感器:200萬像素，1/3INCH
有效像素:1600×1200
幀率:15
清晰度:最高超過800線（水平）
白平衡:自動
亮度控制:自動
顏色:彩色/灰度
鏡像:支持左右/上下
OSD:英文/中文
圖像保存:支持，根據分辨率不同，最高24幅（512M DDR）
圖像對比:支持靜態圖像與動態圖像1/2屏對比
邊沿增強:支持
對比度:支持
色度:支持
十字光標:支持，多色
橫線豎線:支持，多色，各兩條，位置可移
數字降噪:支持
接口:VGA（RGB）720P/1024×768/1280×1024/1366×768 @ 60HZ
AV輸出:高清520線


PCB烘箱H60


產品概述：
用于在線路板制作過程中對于PCB板進行烘干。
技術指標：
（1）有效工作臺面積 340mmX325mmX320mm
（2）控溫范圍        室溫+10---250°C
（3）恒溫波動度      ±1°C
（4）定時范圍        1—9999min
（5）電源電壓        220V/50Hz
（6）輸入功率        550W
