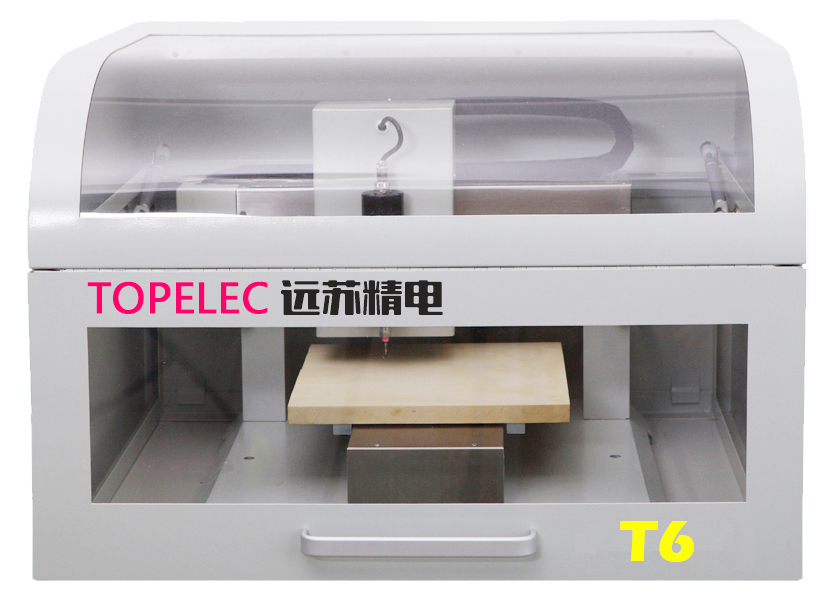

產品概述： 遠蘇科技是國內領先的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
技術參數
| 加工范圍 |
單/雙面板 |
| 最大加工面積 |
≥30×30cm |
| 最小加工線徑 |
3mil(0.075mm) |
| 最小加工線距 |
5mil(0.127mm) |
| 分辨率 |
≤0.003125mm |
| 工作速度 |
7.2m/min |
| 主軸轉速 |
0～60000r/min，無級可調速，軟件自動優化轉速 |
| 主軸功率 |
≤95W |
| 主軸電機 |
變頻電機 |
| 定位系統 |
330萬像素工業級攝像頭 |
| 直線導軌 |
進口直線導軌 |
| 驅動方式 |
進口滾珠絲桿 |
| 鉆孔孔徑 |
0.2～3.175MM |
| 鉆孔深度 |
0.02-3.5mm |
| 鉆孔速度 |
150(孔/min) |
| 控制方式 |
電腦控制 |
| 通信方式 |
RS-232/USB |
| 操作系統 |
Windons 98/2000/XP/Vista/7/8/10 |
| 最小內存配置 |
256MB |
| 體積 |
630mm（L）×710mm（W）×450mm（H） |
| 重量 |
160kg |
| 消耗功率 |
≤200瓦 |
| 電源 |
220V/50HZ |
| 支持軟件 |
支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件） |
1、軟件技術要求：
（1） ★具有自動原點定位：可從任意位置自動回到設定的零點；斷電續鉆銑、斷點續鉆銑：可從任意百分比開始雕刻，或雕刻到任意百分比結束；自動記憶加工進度，斷電恢復后，可自動回到原先進度繼續加工，可設置加工結束后關閉停機，PC端關機；割邊：中心割邊、保留連接點兩種方式；任意區域選擇鉆雕；
（2） ★脫機仿真虛擬加工：軟件模擬實時顯示所有加工路徑、顯示實際加工過程中當前位置。適應初學者仿真運行，熟悉軟件使用。
（3） 智能刀具選擇鉆雕：自動選擇最適合的刀具參數。三種鉆銑方式：粗、細兩把鉆雕刀，軟件自動分配雕刻區域；
（4） 具有萬能鉆孔功能：對孔徑≥0.8的孔，可采用0.8mm刀具一次成型，鉆頭配置定位工裝；
（5） 軟件具有根據覆銅板水平平整度，能實現下刀深度控制，軟件智能補償；
（6） 具有較強的軟件識別功能：電子CAD設計軟件PROTEL系列軟件、DXP、 AltiumDesigner、POWERPCB、Proteus軟件GERBER格式軟件和AutoCAD工程畫圖軟件；軟件具有在安裝刻字軟件情況下雕刻出相應的凹凸字體；軟件具有基板洗平面測距功能；軟件自動記錄移動距離。
（7） ★PCB仿真：PCB基板（正反面）、PCB尺寸顯示、雕刻路徑顯示、雕刻路徑規劃、雕刻過程進度顯示、鉆孔過程模擬、標號Mark點示教模擬、設備參數設置、刀具選擇、運行過程反饋、導出電子CAD設計軟件GERBER格式軟件與AutoCAD工程畫圖軟件，根據孔徑，選擇鉆頭直徑；同一鉆頭直徑按相同Y坐標(X小→大)依次排列順序（程式）操作向?qū)В哼M(jìn)行手動，試生產，挖空鉆孔，割邊，銑平面的設置、利用粗調和微調，再用↑↓(PCB平臺Y向) 、≒(鉆頭X向) 、 ↑↓(Z向) 等方向鍵，完成原點、定位、換刀、鉆孔、銑雕等任務等。
（8） ★數據處理軟件：輸入數據格式：Gerber，GerberX，HP-GL，Excellon，Sieb&Meier，DXF，Barco，ODB++等；輸出數據格式：Gerber，GerberX，LMD，HP-GL，Excellon等；設計規則檢查（DRC）：自動檢查導線絕緣間隙的距離，并以圖層方式標注出來；多選處理與輸出方式：可以根據實際工或虛擬工藝，自由選擇物理層或虛擬層，分層設置參數，分層輸出；自動外型透銑路徑生成：能自動生成帶連接點（斷點）的外型透銑路徑；能自動生成電、地層：用圖形編輯功能鋪電、鋪地，可以靈活地形成電、地圖案。編輯、修改豐富的編輯修改功能，如改變導線寬度，孔直徑，增減孔，增減修改覆銅區域等；具有直接輸入True Type字體的功能；按照實際的或虛擬的工藝/工具/層的參數配置，自動輸出機器操控軟件數據；任意自定義刀具，避免費刀等功能；軟件為獨立數據處理軟件。
2、硬件技術要求：
(1）主軸電機要求：變頻主軸，噪音小，0~60000rpm任意可調，六檔轉速設置； LED照明系統；
(2）XYZ三軸獨立控制，三軸3維運動；XYZ雙重限位保護，超限自停；
(3）計算機控制，一體設計立式機身設計，透明可視、防塵靜音、移動方便；配置及時吸塵智能系統；
(4）教學配套：具有設備配套的出版教材，課件豐富，具有基本教學視頻。
(5）計算機輔助系統：
①CPU: Intel/英特爾雙核以上，操作系統: windows7/8/10
②內存容量: 2GB以上 ③硬盤容量:500G以上
④顯卡類型:集成 ⑤屏幕尺寸: 20英寸液晶顯示器
3、★視覺定位功能要求：
(1) 相機不小于300萬像素，百萬像素鏡頭；
(2)軟件通過對兩個特征線路圖形的自動識別，獲得當前電路板的所有孔位及線路的實際位置，具有對圖像的拉伸、壓縮補償和旋轉角度補償功能；
(3)視覺定位放大系統可檢測電路板焊接缺陷；
(4)視覺識別系統實現斷電重新獲取系統加工原點，續雕、鉆。
產品亮點
- 超強兼容：能兼容市面上大多數設計線路圖軟件，如：Protel 99SE、DXP、Altium Designer系列、Cam 350、Eagle、pads、proteus、Auto CAD等線路板廠通用Geber格式軟件。
- 定位技術：視覺識別自動原點定位，消除目測誤差，定位更準確。
- 操作自由：對電路板的制作過程，沒有苛刻的順序限制，適應不同用戶操作習慣；操作簡單，即使不懂PCB工藝亦可輕松制作出電路板。
- 自動回位：可以從任意位置自動回到設定的零點。
- 斷點續雕：在雕刻中突然斷電，自動重新獲取系統加工原點，從任意百分比開始雕刻，或雕刻到某一百分比結束。
- 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
- 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
- 任意區域選擇雕刻：選擇任意區域，進行雕刻。
- 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
- 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
- 外形銑割：板子雕刻完成后進行外形銑割。
- 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
特殊功能
- 視覺定位系統：采用330萬像素工業級相機和百萬像素級工業鏡頭，準確實現自動識別對位，無需定位銷，提高了加工平臺的使用次數，同時也補償了由于機器使用時間長產生的機械誤差，保證加工精度。
- 軟件自動捕捉：自主開發的基于Windows XP、Windows7操作系統的視覺對位軟件，通過USB2.0接口連接電腦，獲取線路板的相關信息，根據獲取的信息與軟件中打開的線路板信息對比，自動調整加工的控制數據，來補償由機械因素造成的精度誤差。
公司簡介
1.遠蘇科技是國內領先的PCB設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可完美制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；
2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
