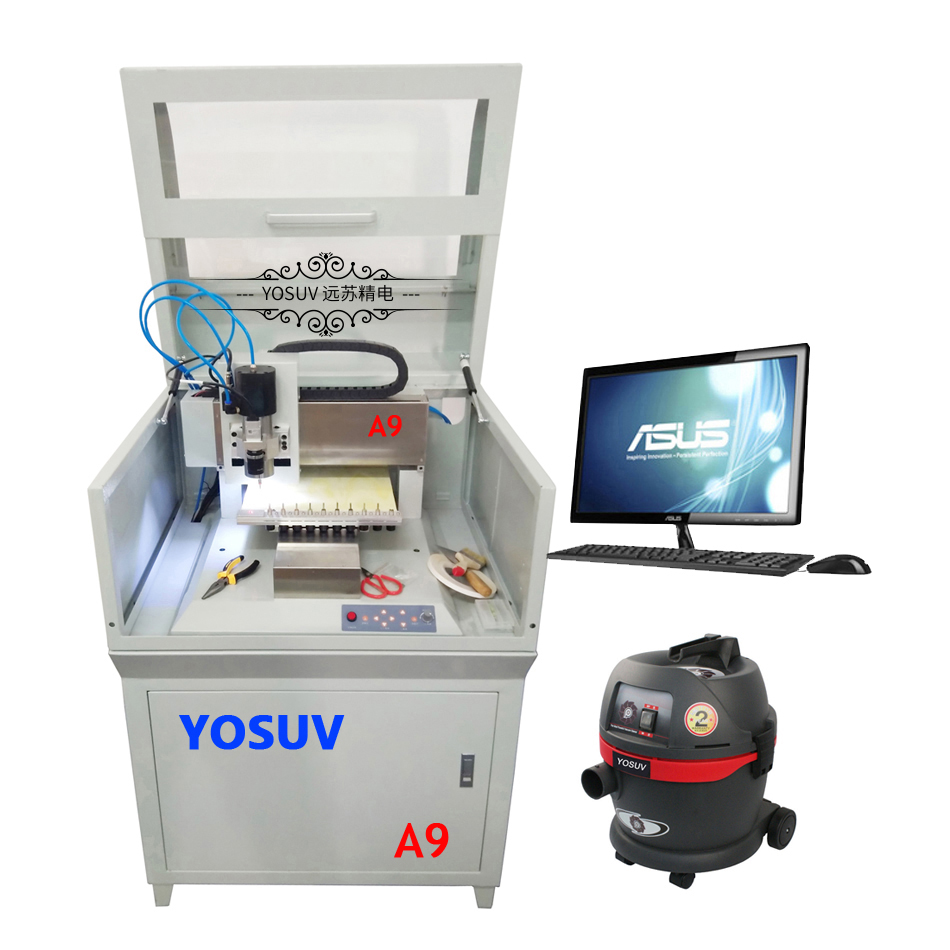

產品概述： 遠蘇科技是國內領先的PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
電路板雕刻機，又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形，制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節，必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言，電路板雕刻機則提供了一種快速、環保的制板方法，為實驗室制作電路，小批量制作電路和電子產品的研發提供了極大的便利。
1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求，遠蘇精電精心設計了多套實驗室配置方案，為學生自主學習、合作學習、研究性學習提供必要條件，加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養；同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備，環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備，同時也是科研單位、軍工企業、電子愛好者、電子企業等單位，小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件，本機即可直接識別，根據用戶設定的參數，自動生成加工路徑，通過計算機通訊接口傳送給雕刻機的控制系統，完成鉆孔、雕刻、割邊、鑼孔等功能，制作出精美的線路板。軟件操作簡單，顯示線路板尺寸、顯示鼠標當前所在的位置坐標，尺寸單位公英制切換，自動統計過孔直徑與數量信息，自動原點定位，實時顯示加工路徑，實時顯示完成百分比與預計結束時間。
遠蘇系列線路板雕刻機提供了許多人性化的功能，這里例舉幾個常用的功能：
智能判斷線路板類型：打開文件時，軟件根據Gerber文件自動判斷線路板類型，用戶也可以手動修改。
坐標顯示：鼠標移動到圖形上的任意位置，都會在任務欄上顯示出相應的坐標。
隔離：沿著需要留下的線路雕刻一圈，把線路單獨分離出來。
隔離寬度：隔離后，PCB板已經可以使用，但大多數用戶認為間距太小，不易焊接，這時候需要隔離寬度功能：用戶可以根據實際需要，設置隔離寬度，銑掉周邊0-20mm范圍內的多余銅皮，便于焊接。
銑雕：把板面上不需要的銅皮全部銑掉。
萬能割邊：用戶可以選擇底層或者頂層割邊，可以任意形狀割邊，異形割邊。
自動關閉主軸：軟件配備自動關閉主軸功能，只要當前指令完成，主軸就會自動關閉。
支持智能雕刻：有些線路板的線距比較小，常規0.4的雕刻刀無法操作，此時我們就可以使用智能雕刻，根據實際線路圖的情況，選擇0.1或0.2的刀具進行細雕刻。
智能挖孔：大于0.8的孔可以用挖孔刀一次性挖取。
支持仿真運行：虛擬加工，加工路徑實時顯示等功能；顯示加工路徑和加工實際、線路板詳細信息；軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
使用簡單：可以對化學腐蝕的板子進行鉆孔、割邊，對電路板的制作沒有統一的順序限制，適應不同用戶的制板習慣。
快速PCB雕刻機的優勢
A、速度快，直接用EDA/CAD設計數據，所見即所得，像繪圖一樣便捷；
B、精度高，功能強，從單面板到雙面板，從數字模擬電路板到高頻板；
C、無環保問題，桌面設備，適合實驗室、教室等多種場所；
D、操作簡單，不必懂PCB工藝，任何技術人員都可以使用；
E、配置靈活，多用途，適合高端開發即時制作樣品，也適合教學或小批量制作。
________________________________________
技術參數
1. 機器配有保護復位鈕：當X、Y、Z超限保護后，需按下保護復位鈕，同時移動X、Y、Z位置回到正常位置。
2. 軟件急停按鈕，在機器處于緊急狀況時，可以通過軟件急停按鈕快速停止機器工作。
3. 自動原點定位:可以從任意位置自動回到設定的零點。同時有原點記憶功能。
4.雙面板自動定位技術：保證了定位的精確性與正確性。
5.斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。停止續雕。
6.模擬加工：根據設定的參數，虛擬顯示實際加工過程。
7.實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
8.區域選擇雕刻：選擇任意區域，進行雕刻。滿足補雕及精雕的需要。
9.組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
10．萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
11．外形銑割：板子雕刻完成后進行外形銑割。
12.智能主軸轉速優化功能，根據刀具自動優化主軸轉速，從而提高雕刻精度。
13.隨機附有吸塵設備，有效減少粉塵對身體的危害。
14.超強兼容性軟件，兼容目前市面上主流EDA及pcb設計軟件。
15.傻瓜式操作軟件，簡單易學，只需30分鐘即可熟練操作機臺。
16.隨機附帶視頻教學光盤。
17.帶LED照明，方便對位及觀察操作過程。
18.隨機贈送配套學習教材。
19.無人值守工作自動關機。
20.技術參數：
加工面板 雙面板/單面板
加工尺寸 300×300mm
驅動方式 X、Y、Z軸步進電機
最小加工線徑 4mil（0.1mm）
最小加工線距 6mil（0.15mm）
分辨率 0.04mil(1um)
工作速度 80mm/s
重復精度 0.01
主軸轉速 18000～60000r/min，軟件自動優化雕刻速度。
主軸功率 95W
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿
鉆孔孔徑 0.3～3.175MM
鉆孔深度 0.02-3mm
鉆孔速度 120(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons2000/XP/WIN7/WIN8
支持軟件 protel99/SE/DXP/Altium Designer/Eagle/Pads/Proteus/CAM350/autocad等
體積 450×650×450mm
重量 85kg
消耗功率 300W
電源 220V/50HZ
特殊功能
• 視覺校正原點：配備高分辨率激光檢測系統，保證每次開機復位后，機器的原點在同一位置，精確到0.01mm，保證取刀的可靠性。
• 自動換刀系統：設備采用氣動換刀高速主軸，高分辨率激光檢測道具系統，一體式多種刀具庫。加工PCB只要點擊鼠標即可輕易完成，“傻瓜式”制作PCB。
• 自動刀具選擇：軟件自動選擇最適合的刀具參數，免除人工選擇刀具參數的繁瑣。
• 七檔調速：主軸電機可在0~80000rpm內任意設置轉速，可根據線路板的復雜程度靈活調整加工速度。
• 自帶照明：工作主軸自帶照明功能，更方便觀察整個雕刻線路板過程。
• 立體雕刻：軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體。
• 超限保護：安全可靠，XYZ雙重限位保護，超限自停。
• 工業吸塵系統：采用工業大功率低噪聲吸塵器，迅速除去加工中產生的粉塵，消除對周邊環境的影響，對使用者身體的傷害。同時在加工中保持覆銅板表面的清潔，利于用戶觀察加工的情況，采取必要的措施。
________________________________________
公司簡介
1.遠蘇科技是國內領先的PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可完美制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；
2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；
3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
