歡迎光臨YOSUV遠蘇精電官網

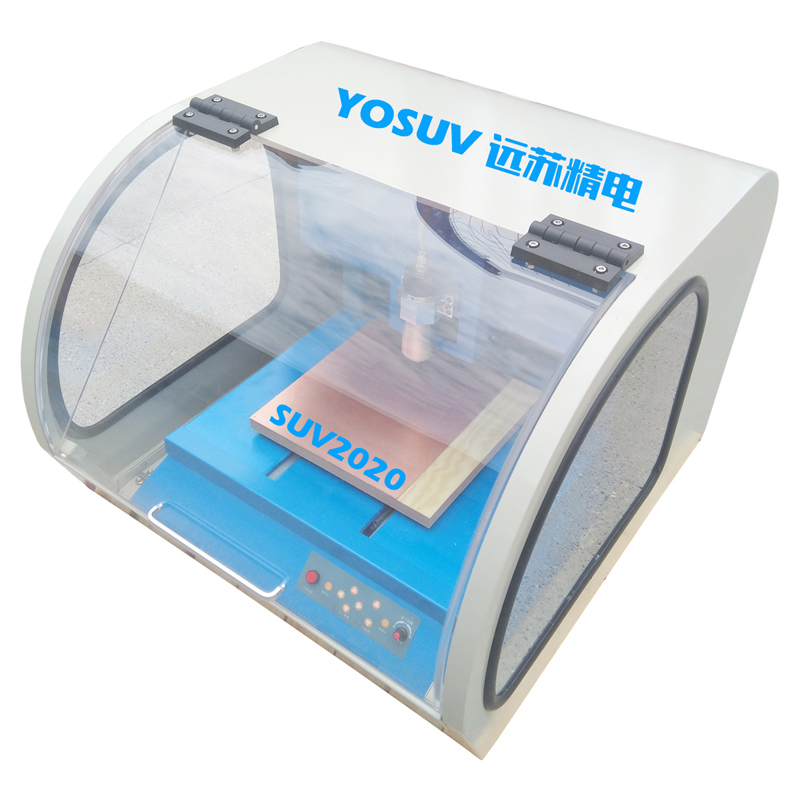

智能PCB雕刻機、電路板雕刻機
型號:SUV2020

工作面積:20*20CM

立即咨詢
產品詳情 聯系我們
電路板雕刻機,又稱PCB雕刻機、電路板刻制機、線路板刻制機。即采用機械雕刻技術直接刻制電路圖形,制作電路板的設備。電路板的制作是電子產品研發過程中最關鍵的環節,必須根據不同的產品去量身設計和制作。相對于電路板工廠采取的腐蝕法制作電路板的工藝而言,電路板雕刻機則提供了一種快速、環保的制板方法,為實驗室制作電路,小批量制作電路和電子產品的研發提供了極大的便利。

1、為了滿足學生電子設計制作、EDA實踐、電子設計大賽、課程設計、畢業設計、創新實踐活動等綜合性、設計性、創新性實驗要求,遠蘇精電精心設計了多套實驗室配置方案,為學生自主學習、合作學習、研究性學習提供必要條件,加強學生實踐能力和創新能力的培養。通過電子產品從原理設計、工藝設計、樣機制作的全過程。實現對學生和工程師素質的培養;同時學習和掌握物理機械法制板工藝。
2、遠蘇精電為客戶提供包括高精度、智能化的物理雕刻制板設備、環保型工業級化學制板設備,環保、高效、工藝完整的工業級單層、雙層板制板設備的全系列產品。該系列產品是高校、高職電子工藝教學、教師科研項目的研發、學生電路設計制作實習以及電子設計大賽的首選設備,同時也是科研單位、軍工企業、電子愛好者、電子企業等單位,小批量、多品種的樣品PCB制作的理想工具。
3、“遠蘇精電快速線路板刻制系統軟件”是由遠蘇精電獨立開發的一套適用于政府機構、企事業單位、學校、各類組織和個人進行線路板刻制的軟件。用戶只需在計算機上完成PCB文件設計并根據其生成的Gerber文件,本機即可直接識別,根據用戶設定的參數,自動生成加工路徑,通過計算機通訊接口傳送給雕刻機的控制系統,完成鉆孔、雕刻、割邊、鑼孔等功能,制作出精美的線路板。軟件操作簡單,顯示線路板尺寸、顯示鼠標當前所在的位置坐標,尺寸單位公英制切換,自動統計過孔直徑與數量信息,自動原點定位,實時顯示加工路徑,實時顯示完成百分比與預計結束時間。



設備功能:
智能判斷線路板類型:打開文件時,軟件根據Gerber文件自動判斷線路板類型,用戶也可以手動修改。
坐標顯示:鼠標移動到圖形上的任意位置,都會在任務欄上顯示出相應的坐標。
隔離:沿著需要留下的線路雕刻一圈,把線路單獨分離出來。
斷電續雕、續鉆、續銑:可從任意百分比開始銑鉆雕,或銑鉆雕到任意百分比結束;自動記憶加工進度,斷電恢復后,可自動回到原先進度繼續加工。
脫機仿真虛擬加工:根據設定參數,軟件模擬實時顯示所有加工路徑、顯示實際加工過程中當前位置。可脫機仿真,初學者可以仿真運行,熟悉軟件。
萬能鉆孔功能:對孔徑≥0.8的孔,只需要一把銑刀即可挖孔,減少換刀次數。所有鉆頭配置定位環。
任意區域選擇鉆雕:可選擇任意內、外區域,進行局部區域雕刻、鉆孔。
智能刀具選擇鉆雕:軟件自動選擇最適合的刀具參數,免除人工選擇刀具參數的繁瑣。三種銑雕方式:可選擇粗、細兩把刀具,軟件自動分配雕刻區域。用粗雕刻刀,快速銑掉大塊銅箔區域;用細雕刻刀,精確雕刻出細微線路:線徑≤4mil、線寬≤5mil。
割邊功能:中心割邊、保留連接點兩種割邊方式。
軟件具有強兼容性:兼容電子CAD設計軟件通用GERBER格式軟件和Protel、Altium Designer及AutoCAD等各種軟件。
軟件具有在安裝刻字軟件的情況下雕刻出相應的凹凸字體。
軟件具有基板銑平面及測距功能,自動記錄計算移動距離。

主軸電機:設備采用強自直冷高速變頻主軸,噪音小,可0~60000rpm轉速無極調速,可三檔轉速設置。自帶LED照明系統,方便觀察。
XYZ三軸獨立控制,三軸三維運動,結構設計優越,提高加工速度和精度。XYZ雙重限位保護,超限自停。
桌面式機身設計、透明可視。防塵靜音,啟動支撐,體積小,移動方便。
機身結構:設備采用≥1.2mm金屬板,高溫烤漆,漆面光滑不掉漆,防潮防寒防曬。
觀察視窗:設備采用三面有機玻璃板材,可分別從正面、左側、右側實時觀察設備運行情況。
吸塵系統(選配):配置智能實時吸塵系統。

產品參數:
加工面數    單/雙面板
加工面積    ≥200×200mm
最小加工線徑    ≤4mil(0.1016mm)
最小加工線距    ≤5mil(0.1270mm)
分辨率    ≤1微米(0.001mm)
工作速度    ≥50mm/s(Max)
主軸轉速    0~60000r/min,無級可調速(軟件可根據線路圖形自動優化轉速,提高精度及效率)
主軸功率    ≤95W
驅動方式:X、Y、Z軸步進電機
直線導軌    進口直線導軌
傳動方式    進口滾珠絲桿
鉆孔孔徑    0.3~3.5MM
鉆孔深度    0.02-3.5mm
鉆孔速度    ≥110(孔/min)
控制方式    電腦控制
通信方式    RS-232/USB
操作系統    Windons 98/2000/XP/Vista/7/10
最小內存配置    256MB
體積    480mm(L)×610mm(W)×450mm(H)
重量    110kg
消耗功率    300 W
電源    220V/50HZ
支持軟件    支持Protel99se、DXP、Altium Designer、Eagle、Pads、Proteus、CAD等常用EDA軟件(支持所有pcb及gerber格式的文件)


產品配套:
設備提供超長時間質保,產品終身提供技術支持。
產品配套教育部門指定出版并由新華書店發行的正版電子信息類系列教材《原理圖及PCB設計實例教程》、《電路設計與仿真從入門到精通》、《電子設計速成實戰寶典》,書籍中收錄了大量的電子實驗實訓基礎案例及實踐課程,配套微教學視頻,讓學生在生動有趣的圖文視頻教學中快速學透基礎知識,提高實踐技能。
配件:雕銑鉆刀具各一套,覆銅板5公斤,常用工具一套,附送配件一套,耗材若干。

教學資源及其他:
1)配套U盤(軟件資源、驅動程序、常用元件庫、PCB設計規范書、常見問題及解答、典型PCB圖形文件若干)。
2)實驗以及課程設計指導書,實驗實訓教學課件PPT,提供實訓電路圖紙及配套PCB板及元器件50套,供學生實踐。
3)配備設備工作流程的教學掛圖,方便學生快速掌握設備的使用方法。
4)配套電子教學使用書籍,結合設備提高學生的動手能力。
