遠蘇科技PCB制板方案（30*30cm方案）本方案編號:PCB3030 方案配置：裁板機：型號 C60 切割長度 345mm雕刻機：型號 SUV3030 雕刻面積 300*300mm過孔電鍍機：K60 鍍銅面積 300*300mm放大鏡：SUV100 放大倍數 10倍配件：雕刻刀 1套/10把 雕刻鉆1套/10把耗材：覆銅板10片 規格：標配 天津遠蘇精電科技有限公司生產工藝及生產過程：

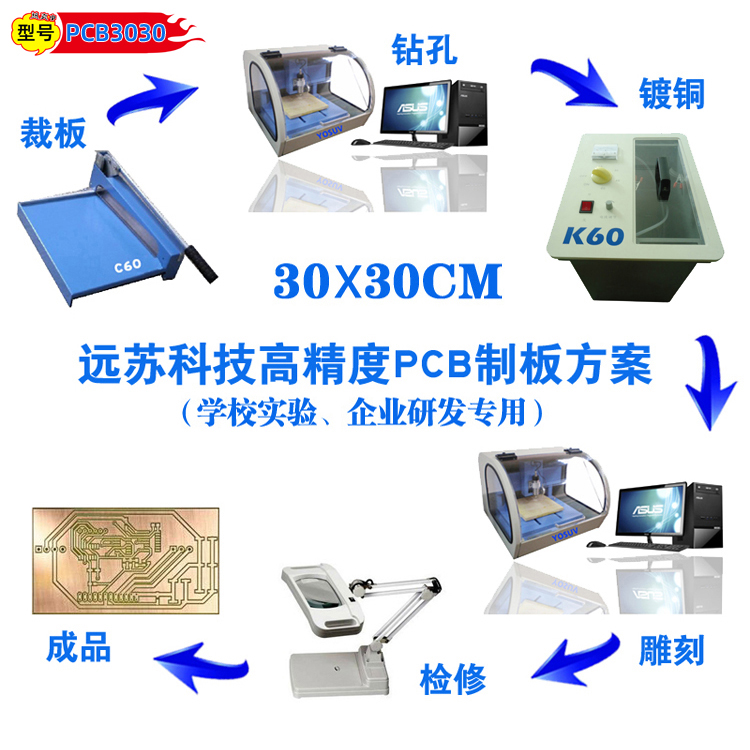

PCB雕刻制板工藝：（單面）
裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－過孔電鍍－雕刻－板面處理－檢修－成品 工藝目的：裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。
鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。
板面處理：將雕刻好的線路板進行表面處理，便于焊接。
檢修：通過放大設備處理表面細微金屬碎屑，以便于達到最佳效果。
設備配置：
(1) SUV3030雕刻機
產品概述：天津遠蘇精電科技有限公司是國內領先的PCB雕刻機及配套制板設備生產制造商，專注于國內各大高校、技校、科研院所及高端企業的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、鍍銅、鍍錫、阻焊及焊接的線路板雕刻機和相關SMT設備。
技術參數
| 加工范圍 |
單雙面板 |
| 加工面積 |
300×300mm |
| 最小加工線徑 |
4mil |
| 最小加工線距 |
5mil |
| 分辨率 |
0.04mil(1um) |
| 工作速度 |
4.8m/min |
| 主軸轉速 |
0～60000r/min，無級可調速（在工作過程中軟件根據路徑自動計算并優化主軸轉速） |
| 主軸功率 |
95W（高速自冷主軸，持續工作8小時以上） |
| 直線導軌 |
進口直線導軌 |
| 傳動方式 |
進口滾珠絲桿 |
| 鉆孔孔徑 |
0.3～3.175MM |
| 鉆孔深度 |
0.02-3.5mm |
| 鉆孔速度 |
≥150(孔/min) |
| 控制方式 |
電腦控制 |
| 通信方式 |
RS-232/USB |
| 操作系統 |
Windons 98/2000/XP/Vista/Win7/Win10 |
| 最小內存配置 |
256MB |
| 體積 |
630mm（L）×710mm（W）×450mm（H） |
| 重量 |
130kg |
| 消耗功率 |
300 W |
| 電源 |
220V/50HZ |
| 支持軟件 |
支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件） |
產品亮點
- 自動原點定位：可以從任意位置自動回到設定的零點，重復精度更高。
- 定位銷與不對稱定位技術：保證了定位的精確性與正確性。
- 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
- 虛擬加工：根據設定的參數，虛擬顯示實際加工過程。
- 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置，便于觀察。
- 任意區域選擇雕刻：選擇任意區域，進行雕刻，可以局部雕刻。
- 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
- 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數，可以鑼異形孔，可以開槽，大大增加了pcb設計的多樣性。
- 外形銑割：板子雕刻完成后進行外形銑割。
- 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
公司簡介
1.遠蘇科技是國內專業的PCB制板設備生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機，只需很短的時間即可完美制作出所需的精密線路板，是廣大大中小型企業及科研部門不可或缺的必備產品，本產品主要用于企業研發部門、大中專院校實訓實驗室及研究所；2.對于企業的很多研發部門來說，研發一種板子外發加工打樣，少則3到5天，多則8到10天甚至更久，嚴重影響研發速度，同時還存在很大的技術外泄的風險，而線路板雕刻機則可以完全解決您的問題，讓您時時刻刻都可以將自己的想法雕刻出來，測試修改，而無需等待，深受廣大客戶的喜愛；3.遠蘇PCB高精度線路板雕刻機可根據目前行業內絕大部分PCB設計軟件設計的線路文件，自動快速精確的制作單雙面板，用戶只需要在計算機上完成PCB文件設計并將其導出成加工文件后，通過RS-232通訊接口傳送給雕刻機的控制系統，雕刻機就會快速、自動的完成鉆孔、雕刻、割邊等工藝。
雕刻機配套軟件（快速線路板刻制系統軟件）
★快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。
功能簡介
- ?放大、縮小功能，點擊對應的按鈕可以放大或者縮小視圖界面。
- ?頂層、底層按鈕，可以快捷查看設計圖的頂層和底層。
- ?刀具：可自由添加刀具參數。
- ?仿真：可脫機仿真運行，查看工作路徑以及預估工作時間。
- ?移動：可通過電腦控制機器移動，也可通過設備按鈕控制移動。
- ?操作：所有工作過程操作簡便，所見即所得，上手快，無需專業知識即可輕松操作。
- ?軟件最下方實時顯示光標所在坐標，線路板基本信息，加工剩余時間等信息。
- ?運行、暫停、停止：工作過程中根據需要隨時暫停、運行以及停止操作。
- ?可在軟件設置中設置工作完成后關閉雕刻機及計算機，方便無人值守時自動完成工作。
- ?可在設置選項中選擇通訊口，實現一臺電腦控制一臺或多臺設備同時工作。
(2) 裁板機C60產品概述：用于實驗過程中線路板的裁割。技術參數：1．特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材。2．流線型的外觀符合人體工程學的設計。3．配置水平對位功能，可以方便的切割固定形狀的PCB板。4．最大切割長度345mm，最大厚度3.5mm。5．具有對位和固定標尺，精度更高，使用更方便。6．固定透明保護罩，既保證不會誤傷手指，又可以觀查切板質量。
(3) 過孔電鍍機K60產品概述： 遠蘇科技是國內頂級PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
技術參數
| 最大板面 |
300*300mm |
| 最小孔徑 |
0.4mm |
| 最大厚徑比 |
2.5：1 |
| 輸出電流 |
0-5A |
| 工作電壓 |
220V/50HZ |
| 外形尺寸 |
520mm（L）×460mm（W）×430mm（H） |
| 重量 |
35kg |
產品亮點
- 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
- 電鍍件往復運動功能：通過調速，可控制電鍍速度。
- 一體化的設計：使整機結構緊湊。
- 密封式的設計：保證電鍍液不受污染，保證電鍍質量。
產品用途K60過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝。
