遠蘇科技PCB制板方案本方案編號:PCB300 方案配置：裁板機：型號 C60 雕刻機：型號 V5 過孔電鍍機：型號K80 放大鏡：型號SUV100 配件：雕刻刀 1套/10把 雕刻鉆1套/10把耗材：覆銅板10片 規格：標配 天津遠蘇精電科技有限公司生產工藝及生產過程：
PCB雕刻制板工藝：（單面）

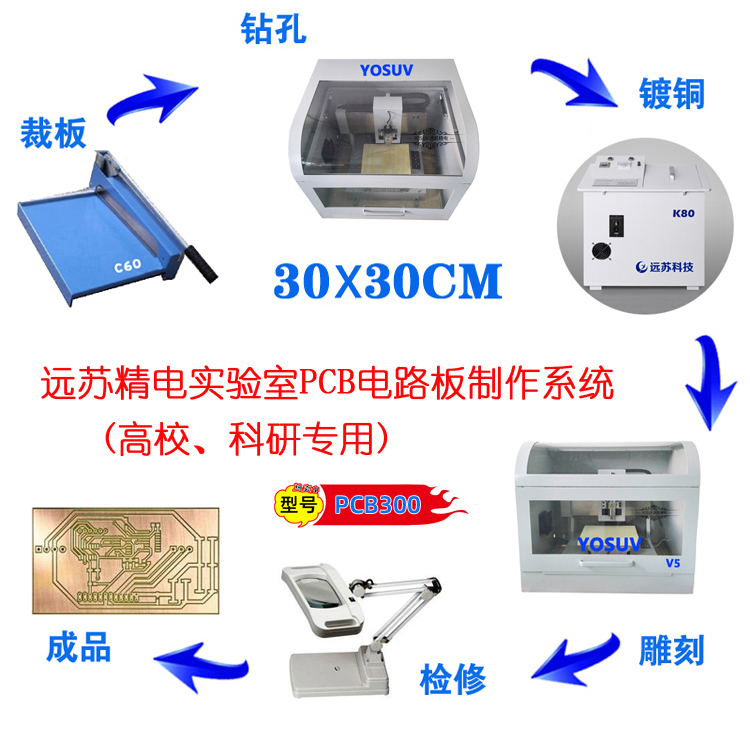

裁板－鉆孔－雕刻－板面處理－檢修－成品
PCB雕刻制板工藝：（雙面）
裁板－鉆孔－過孔電鍍－雕刻－板面處理－檢修－成品
工藝目的：裁板：將覆銅板通過精密裁板機裁成所需尺寸，一般比所需要尺寸多出來1CM邊框。鉆孔：根據軟件提示，將PCB板上所有的孔通過雕刻機鉆出所需的孔。孔金屬化：用過孔電鍍系統對PCB板上的孔進行金屬化處理。雕刻：用PCB雕刻機對覆銅板進行雕刻，雕刻出所需的線路。板面處理：將做好的線路板進行表面處理，便于焊接。檢修：通過視頻檢測儀處理表面細微金屬碎屑，以便于達到最佳效果。 設備配置： (1)裁板機C60產品概述：用于實驗過程中線路板的裁割。技術參數：1．特鋼長壽命刀刃，省力杠桿式設計，輕松切割各種厚板材。2．流線型的外觀符合人體工程學的設計。3．配置水平對位功能，可以方便的切割固定形狀的PCB板。4．最大切割長度345mm，最大厚度3.5mm。5．具有對位和固定標尺，精度更高，使用更方便。6．固定透明保護罩，既保證不會誤傷手指，又可以觀查切板質量。
(2)過孔電鍍機K80產品概述： 遠蘇科技是國內領先的PCB雕刻機生產制造商，專注于國內外高端企業及學校客戶的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
技術參數
| 最大板面 |
340*340mm |
| 最小孔徑 |
0.3mm |
| 最大厚徑比 |
2.5：1 |
| 輸出電流 |
0-15A |
| 工作電壓 |
220V/50HZ |
| 外形尺寸 |
660mm（L）×560mm（W）×480mm（H） |
| 重量 |
75kg |
產品亮點
- 電鍍液微循環系統：內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環，提高過孔電鍍的質量。
- 電鍍件往復運動功能：通過調速，可控制電鍍速度。
- 一體化的設計：使整機結構緊湊。
- 密封式的設計：保證電鍍液不受污染，保證電鍍質量。
產品用途K80過孔電鍍機，又稱孔化機，鍍銅機，在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中，設置好相關參數，即可輕松快速的完成金屬孔化工藝。
(3)線路板雕刻機V5
產品概述：天津遠蘇精電科技有限公司是國內領先的PCB雕刻機及配套制板設備生產制造商，專注于國內各大高校、技校、科研院所及高端企業的精密研發制板需求，提供用于對覆銅板進行鉆孔、雕刻、鍍銅、鍍錫、阻焊及焊接的線路板雕刻機和相關SMT設備。
技術參數
| 加工范圍 |
單面板/雙面板 |
| 加工面積 |
305×305mm |
| 最小加工線徑 |
3mil（0.08mm） |
| 最小加工線距 |
5mil（0.127mm） |
| 分辨率 |
0.03mil(0.75um) |
| 工作速度 |
6m/min（1cm/s） |
| 主軸轉速 |
0～60000r/min，無級可調速（在工作過程中軟件根據路徑自動計算并優化主軸轉速） |
| 主軸功率 |
92W（高速自冷主軸，持續工作8小時以上） |
| 直線導軌 |
進口直線導軌 |
| 傳動方式 |
進口滾珠絲桿 |
| 鉆孔孔徑 |
0.3～3.175MM |
| 鉆孔深度 |
0.02-3.5mm |
| 鉆孔速度 |
≥150(孔/min) |
| 控制方式 |
電腦控制 |
| 通信方式 |
RS-232/USB |
| 操作系統 |
Windons 98/2000/XP/Vista/Win7/Win10 |
| 最小內存配置 |
256MB |
| 體積 |
650mm（L）×710mm（W）×450mm（H） |
| 重量 |
110kg |
| 消耗功率 |
200 W |
| 電源 |
220V/50HZ |
| 支持軟件 |
支持Protel99se、Altium Designer、CAD等常用EDA軟件（支持所有pcb及gerber格式的文件） |
產品亮點
- 自動原點定位：可以從任意位置自動回到設定的零點，擁有原點記憶功能。
- 雙面板自動定位技術：保證了定位的精確性與正確性。
- 斷點續雕：從任意百分比開始雕刻，或雕刻到某一百分比結束。
- 模擬加工：根據設定的參數，仿真顯示實際加工過程。
- 實時顯示加工路徑：加工前首先顯示所有加工路徑，在加工過程中實時顯示當前位置。
- 任意區域選擇雕刻：選擇任意區域，進行雕刻。
- 組合雕刻/自動選擇刀具：選擇兩把雕刻刀，自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀，快速銑掉大塊的空白區域。
- 萬能鉆孔：使用固定銑刀挖出任意孔，減少了換鉆頭的次數。
- 外形銑割：板子雕刻完成后進行外形銑割。
- 智能主軸轉速優化功能：根據刀具自動優化主軸轉速，從而提高雕刻精度。
- 吸塵設備：配置吸塵設備，有效減少粉塵對身體的危害及環境的污染。
- 強兼容性：兼容目前市面上所有EDA軟件。
- 操作簡單：簡單易學，只需20分鐘即可熟練上手操作。
- 自動關機：長時間無操作指令則自動關機，保護設備。
- LED照明：方便運行過程中清晰的觀察pcb制板情況。
- 超限保護：當人為操作不當觸發X、Y、Z極限保護裝置時，機器自動暫停，按復位按鈕即可恢復運行。
- 售后無憂：隨機附帶學習教材，同時我司提供7*24小時遠程指導教學服務。
雕刻機配套軟件（快速線路板刻制系統軟件）
★快速線路板刻制系統軟件由我公司自主開發，所見即所得的軟件技術，告別了雕刻機軟件過去復雜繁瑣的G代碼的時代。并擁有自主知識產權、軟件著作權證書。
功能簡介
- ?放大、縮小功能，點擊對應的按鈕可以放大或者縮小視圖界面。
- ?頂層、底層按鈕，可以快捷查看設計圖的頂層和底層。
- ?刀具：可自由添加刀具參數。
- ?仿真：可脫機仿真運行，查看工作路徑以及預估工作時間。
- ?移動：可通過電腦控制機器移動，也可通過設備按鈕控制移動。
- ?操作：所有工作過程操作簡便，所見即所得，上手快，無需專業知識即可輕松操作。
- ?軟件最下方實時顯示光標所在坐標，線路板基本信息，加工剩余時間等信息。
- ?運行、暫停、停止：工作過程中根據需要隨時暫停、運行以及停止操作。
- ?可在軟件設置中設置工作完成后關閉雕刻機及計算機，方便無人值守時自動完成工作。
- ?可在設置選項中選擇通訊口，實現一臺電腦控制一臺或多臺設備同時工作。
