快速PCB線路板制作方案 T580S
型號:T580S

產品配置:雕刻機T5+電鍍機T880+裁板機T345+曝光機B60+絲印機S60+視頻檢測儀X60+烘箱H60+配件包+耗材包

立即咨詢
產品詳情 聯系我們

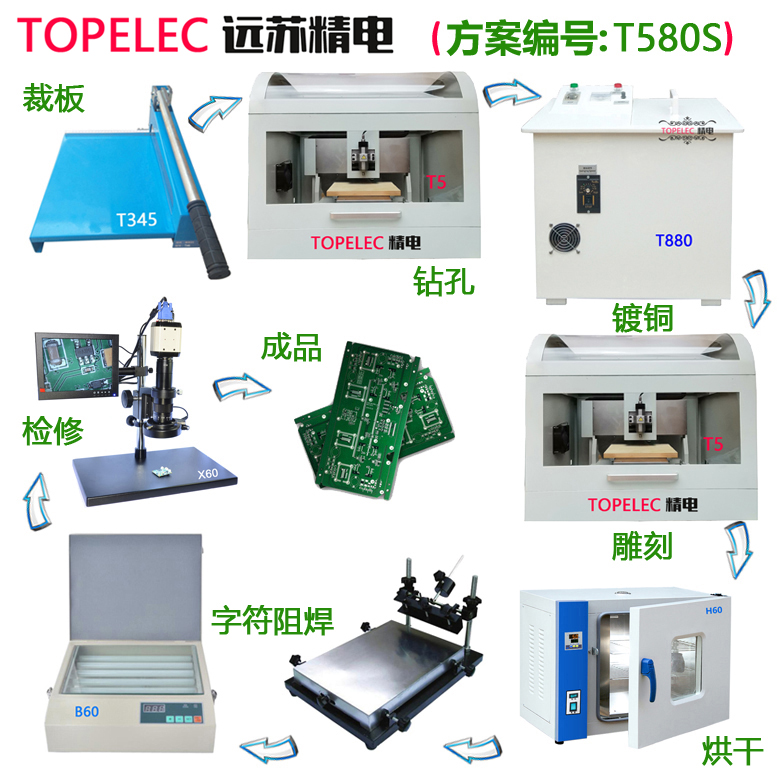

精電科技PCB制板方案
(305*305mm方案)
              本方案編號:T580S
方案配置:
裁板機:型號 T345 切割長度 345mm
雕刻機:型號 T5 雕刻面積 305*305mm
過孔電鍍機:T880 鍍銅面積 340*340mm
PCB曝光機:型號B60
字符絲印機:型號S60
視頻檢測儀:型號X60
PCB烘箱:型號H60
放大鏡:T100 放大倍數 10倍
配件:雕刻刀 1套/10把 雕刻鉆1套/10把
耗材:覆銅板10片 規格:標配

天津遠蘇精電科技有限公司

生產工藝及生產過程:
PCB雕刻制板工藝:(單面)
裁板-鉆孔-雕刻-阻焊-字符-板面處理-檢修-成品
PCB雕刻制板工藝:(雙面)
裁板-鉆孔-孔金屬化-雕刻-阻焊-字符-板面處理-檢修-成品


工藝目的:
裁板:將覆銅板通過精密裁板機裁成所需尺寸,一般比所需要尺寸多出來1CM邊框。
鉆孔:根據軟件提示,將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化:用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻:用PCB雕刻機對覆銅板進行雕刻,雕刻出所需的線路。
阻焊:用曝光機對雕刻好的PCB板進行曝光,將曝光好的PCB板進行綠油阻焊。
字符:用絲印機對做好阻焊的PCB板進行字符的絲印。
烘干:對做好字符及阻焊的PCB板進行烘干,以便進行焊接。
板面處理:將雕刻好的線路板進行表面處理,便于焊接。
檢修:通過放大設備處理表面細微金屬碎屑,以便于達到最佳效果。



設備配置:
T5雕刻機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。


技術參數

加工范圍 雙面板/單面板
單雙面板加工面積 305×305mm
Z軸行程 108mm
最小加工線徑 0.1mm
最小加工線距 0.1mm
分辨率 0.02mil(0.5um)
工作速度 7.2m/min
主軸轉速 18000~60000r/min,無級可調速(設備工作過程中軟件根據路徑自動計算并優化主軸轉速)
主軸功率 0.09kW(高速自冷主軸,持續工作12小時以上)
驅動方式 X、Y、Z軸精密步進電機
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿(分辨率高達0.5um)
鉆孔孔徑 0.1~3.5MM
鉆孔深度 0.01-4.8mm
鉆孔速度 180(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/Win7/Win8/Win10/Win11
最小內存配置 1GB
體積 680mm(L)×760mm(W)×580mm(H)
重量 135kg
消耗功率 300 W
電源 220V/50HZ
支持軟件 支持Protel99se、DXP、Altium Designer、PADS、Eagle、Cadence、Proteus、CAM350、AutoCAD等常用EDA軟件(支持所有pcb及gerber格式的文件)

產品亮點
•    1.機器配有保護復位鈕:當X、Y、Z超限保護后,可按下保護復位鈕,同時移動X、Y、Z軸回到正常位置。
•    2.急停按鈕,在機器處于緊急情況時,可以通過急停按鈕快速停止機器工作。
•    3.自動原點定位:可以從任意位置自動回到設定的零點。同時有原點記憶功能。
•    4.雙面板自動定位技術:保證了定位的精確性與正確性。
•    5.斷點續雕:從任意百分比開始雕刻,或雕刻到某一百分比結束。停止續雕。
•    6.模擬加工:根據設定的參數,虛擬顯示實際加工過程,便于初學者快速了解設備。
•    7.實時顯示加工路徑:加工前首先顯示所有加工路徑,在加工過程中實時顯示當前位置。
•    8.區域選擇雕刻:選擇任意區域,進行雕刻。滿足補雕及精雕的需要,同時節省時間。
•    9.組合雕刻/自動選擇刀具:選擇兩把雕刻刀,自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀,快速銑掉大塊的空白區域。
•    10.萬能鉆孔:使用挖孔刀挖出任意孔,減少了換鉆頭的次數,同時實現了槽孔的多樣性。
•    11.外形銑割:板子雕刻完成后進行外形銑割,設備按照設計好的keepout線進行割邊。
•    12.智能主軸轉速優化功能,根據刀具自動優化主軸轉速,從而提高工作效率及雕刻精度。
•    13.隨機附有吸塵設備,防止粉塵對環境的危害。
•    14.配備兼容性軟件,兼容目前市面上主流EDA及pcb設計軟件系統。
•    15.傻瓜式操作軟件,簡單易學,只需30分鐘即可熟練操作機臺。
•    16.隨機附帶視頻教學光盤。
•    17.帶LED照明,方便對位及觀察操作過程。
•    18.隨機贈送配套學習教材。
________________________________________

硬件功能簡介
1、    可在覆銅板上鉆孔,雕刻線路,割邊,銑平面,萬能挖孔;
2、    可透銑、沿外形線進刀,使電路板與板材分離;
3、    具有原點直接設置、復位功能;
4、    利用軟件虛擬加工,可預覽加工路徑;
5、    實時顯示加工路徑、進度,方便控制與觀察;
6、    多孔徑鉆孔一次完成,省卻了頻繁的換刀工序;
7、    高轉速主軸電機,轉速達60000rpm;
8、    智能化轉速控制,可根據刀具自動優化主軸轉速;
9、    采用梯形定位銷定位,5個定位孔,定位更精確;
10、    設備配套自主研發的PCB雕刻機專業軟件,能夠實現脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、刀具選擇及換刀提醒等功能;
11、    設備具有自我保護功能,XYZ雙重限位保護,超限自停;
12、    軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體;
13、    配套資源:配備演示視頻,讓企業員工及院校學生上手更快速;
14、    設備兼容的EDA設計軟件:Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件;
15、    金屬烤漆機身,金屬安全防塵罩,透明可視窗,外觀大氣沉穩;
16、    速度快,直接用EDA/CAD設計數據,所見即所得,像繪圖一樣便捷;
17、    精度高,功能強,從單面板到雙面板,從數字模擬電路板到高頻板;
18、    無環保問題,桌面設備,適合實驗室、教室等多種場所;
19、    操作簡單,不必懂PCB工藝,任何技術人員都可以使用;
20、    配置靈活,多用途,適合高端開發即時制作樣品,也適合教學或小批量制作。

軟件功能簡介
21、    放大、縮小功能,點擊對應的按鈕可以放大或者縮小視圖界面。
22、    頂層、底層按鈕,可以快捷查看設計圖的頂層和底層。
23、    刀具:可自由添加刀具參數。
24、    仿真:可脫機仿真運行,查看工作路徑以及預估工作時間。
25、    移動:可通過電腦控制機器移動,也可通過設備按鈕控制移動。
26、    操作:所有工作過程操作簡便,所見即所得,上手快,無需專業知識即可輕松操作。
27、    軟件最下方實時顯示光標所在坐標,線路板基本信息,加工剩余時間等信息。
28、    運行、暫停、停止:工作過程中根據需要隨時暫停、運行以及停止操作。
29、    可在軟件設置中設置工作完成后關閉雕刻機及計算機,方便無人值守時自動完成工作。
30、    智能判斷線路板類型:打開文件時,軟件根據Gerber文件自動判斷線路板類型,用戶也可以手動修改。
31、    坐標顯示:鼠標移動到圖形上的任意位置,都會在任務欄上顯示出相應的坐標。
32、    隔離:沿著需要留下的線路雕刻一圈,把線路單獨分離出來。
33、    隔離寬度:隔離后,PCB板已經可以使用,但大多數用戶認為間距太小,不易焊接,這時候需要隔離寬度功能:用戶可以根據實際需要,設置隔離寬度,銑掉周邊0-20mm范圍內的多余銅皮,便于焊接。
34、    銑雕:把板面上不需要的銅皮全部銑掉。
35、    萬能割邊:用戶可以選擇底層或者頂層割邊,可以任意形狀割邊,異形割邊。
36、    自動關閉主軸:軟件配備自動關閉主軸功能,只要當前指令完成,主軸就會自動關閉。
37、    支持智能雕刻:有些線路板的線距比較小,常規0.4的雕刻刀無法操作,此時我們就可以使用智能雕刻,根據實際線路圖的情況,選擇0.1或0.2的刀具進行細雕刻。
38、    智能挖孔:大于0.8的孔可以用挖孔刀一次性挖取。
39、    支持仿真運行:虛擬加工,加工路徑實時顯示等功能;顯示加工路徑和加工實際、線路板詳細信息;軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
40、    使用簡單:可以對化學腐蝕的板子進行鉆孔、割邊,對電路板的制作沒有統一的順序限制,適應不同用戶的制板習慣。
41、    設備隨機附有吸塵設備,防止粉塵對環境的危害。
42、    配備兼容性軟件,兼容目前市面上主流EDA及pcb設計軟件系統。
43、    傻瓜式操作軟件,所見即所得,清晰簡潔,只需15分鐘即可熟練操作設備。
44、    設備發貨隨機附帶視頻教學光盤,專業技術工程師手把手教您使用設備。
45、    設備配置快速線路板刻制系統軟件,軟件具有數據處理、存儲和設備驅動功能。
46、    設備具有超限保護功能,當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護,避免操作不當對設備帶來損壞。
47、    設備自帶LED照明,方便板面對位及觀察操作過程。
48、    防塵隔音外罩帶有透明有機玻璃視窗,方便工作中從不同角度觀察雕刻效果。
49、    隨機贈送配套學習教材,送電子書及紙質配套資料。
50、    無人值守設備自動關機,自動關閉電腦。

T345裁板機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃,耐用性強,獨特的省力杠桿式設計,輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能,可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm,最大切板厚度3.5mm。
•    具有對位和固定標尺,精度更高,使用更方便。
•    防誤傷安全裝置,固定透明保護罩,既保證不會誤傷手指,同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝,流線型的外觀設計,獨特的省力桿設計及防誤傷裝置,讓操作者能夠安全輕松的裁板。




T880
電鍍機
產品概述: T880高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能,將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松完成金屬孔化工藝。本工藝環保制板,對人體及環境無傷害,適合企業研發、院校教學及研究院所使用。

技術參數

最大板面 340*340mm
最小孔徑 0.3mm
最大厚徑比 2.5:1
輸出電流 0-15A
定時范圍 0-60min
擺動速度 0-60mm/s
額定功率 340W
工作電壓 220V/50HZ
外形尺寸 660mm(L)×560mm(W)×480mm(H)
重量 75kg

產品亮點
  • 電鍍液微循環系統:內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環,提高過孔電鍍的質量。
  • 電鍍件往復運動功能:機器內部配有搖擺夾具,可以往復運動,通過調速,可控制工作速度。
  • 一體化的設計:使整機結構緊湊,移動方便,擺放不占地方。
  • 密封式的設計:保證電鍍液不受污染,保證電鍍質量。
  • 環保制板:設備附帶環保電鍍耗材,無甲醛成分,對人體及環境無害。

產品用途
T880過孔電鍍機,又稱孔化機,鍍銅機,在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的制作。將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松快速的完成金屬孔化藝。




PCB曝光機E60


產品概述:
用于在線路板制作過程中對于PCB板進行曝光。
主要功能:
該機采用智能數字控制,曝光時間更精確,并且該機體積小,結構緊湊,光源穩定,低電壓仍可正常啟動,波長與各感光材料吻合良好,能達到更好的曝光效果。

技術指標:
1、電源:220V                4、曝光時間:0~999秒
2、功率:16W                 5、曬版面積:300*210 mm
3、 光源:LED紫外光          6、體積:320*320*90mm


字符絲印機S60

產品概述:
用于制板過程中對于PCB板字符的印刷。
主要功能:
1、適用于PCB字符印刷,手工操作。
2、手動易于調校,操作簡單,準確可靠。
3、工作面積:320x440mm









視頻檢測儀X60

產品概述:
用于對制作好的PCB進行視頻放大檢測,以便于達到最佳的制板效果。
主要功能:
圖像傳感器:200萬像素,1/3INCH
有效像素:1600×1200
幀率:15
清晰度:最高超過800線(水平)
白平衡:自動
亮度控制:自動
顏色:彩色/灰度
鏡像:支持左右/上下
OSD:英文/中文
圖像保存:支持,根據分辨率不同,最高24幅(512M DDR)
圖像對比:支持靜態圖像與動態圖像1/2屏對比
邊沿增強:支持
對比度:支持
色度:支持
十字光標:支持,多色
橫線豎線:支持,多色,各兩條,位置可移
數字降噪:支持
接口:VGA(RGB)720P/1024×768/1280×1024/1366×768 @ 60HZ
AV輸出:高清520線


PCB烘箱H60


產品概述:
用于在線路板制作過程中對于PCB板進行烘干。
技術指標:
(1)有效工作臺面積 340mmX325mmX320mm
(2)控溫范圍        室溫+10---250°C
(3)恒溫波動度      ±1°C
(4)定時范圍        1—9999min
(5)電源電壓        220V/50Hz
(6)輸入功率        550W
