快速PCB線路板制作方案 T590
型號:T590

產品配置:雕刻機T5+電鍍機T990+裁板機T345+放大鏡臺燈+配件包+耗材包

立即咨詢
產品詳情 聯系我們

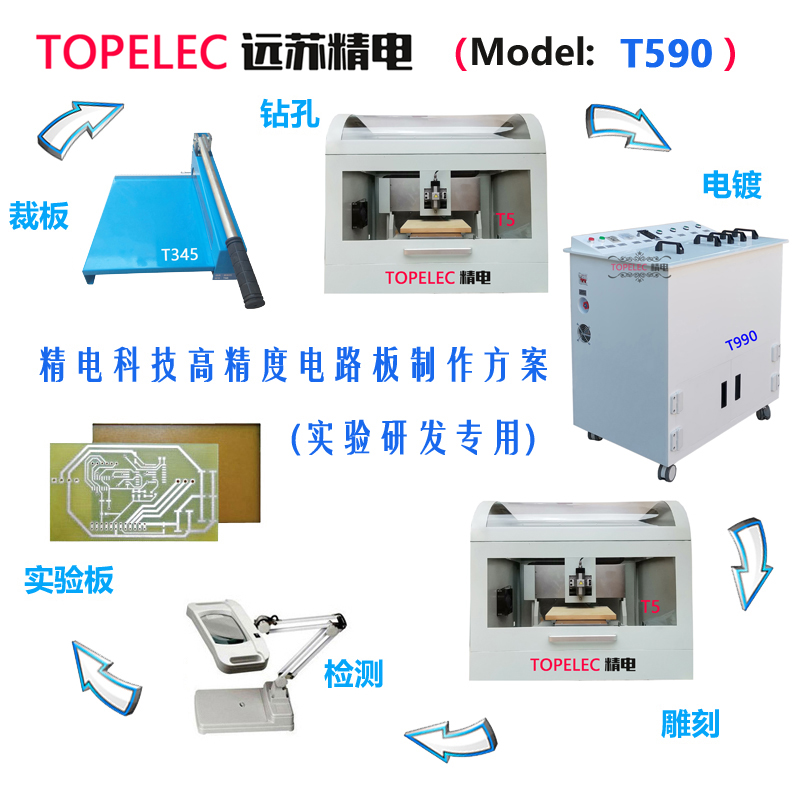

精電科技PCB制板方案
(T590方案)
              本方案編號:T590

方案配置:
裁板機:型號 T345 切割長度 345mm
雕刻機:型號 T5 雕刻面積 305*305mm
過孔電鍍機:T990 鍍銅面積 340*340mm
放大鏡:T100 放大倍數 10倍
配件:雕刻刀 1套/10把 雕刻鉆1套/10把
耗材:覆銅板5片 規格:標配


天津遠蘇精電科技有限公司

生產工藝及生產過程:
PCB雕刻制板工藝:(單面)
裁板-鉆孔-雕刻-板面處理-檢修-成品
PCB雕刻制板工藝:(雙面)
裁板-鉆孔-過孔電鍍-雕刻-板面處理-檢修-成品



工藝目的:
裁板:將覆銅板通過精密裁板機裁成所需尺寸,一般比所需要尺寸多出來1CM邊框。
鉆孔:根據軟件提示,將PCB板上所有的孔通過雕刻機鉆出所需的孔。
孔金屬化:用過孔電鍍系統對PCB板上的孔進行金屬化處理。
雕刻:用PCB雕刻機對覆銅板進行雕刻,雕刻出所需的線路。
板面處理:將雕刻好的線路板進行表面處理,便于焊接。
檢修:通過放大設備處理表面細微金屬碎屑,以便于達到最佳效果。

設備配置:
T5雕刻機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。


技術參數

加工范圍 雙面板/單面板
單雙面板加工面積 305×305mm
Z軸行程 108mm
最小加工線徑 0.1mm
最小加工線距 0.1mm
分辨率 0.02mil(0.5um)
工作速度 7.2m/min
主軸轉速 18000~60000r/min,無級可調速(設備工作過程中軟件根據路徑自動計算并優化主軸轉速)
主軸功率 0.09kW(高速自冷主軸,持續工作12小時以上)
驅動方式 X、Y、Z軸精密步進電機
直線導軌 進口直線導軌
傳動方式 進口滾珠絲桿(分辨率高達0.5um)
鉆孔孔徑 0.1~3.5MM
鉆孔深度 0.01-4.8mm
鉆孔速度 180(孔/min)
控制方式 電腦控制
通信方式 RS-232/USB
操作系統 Windons 98/2000/XP/Vista/Win7/Win8/Win10/Win11
最小內存配置 1GB
體積 680mm(L)×760mm(W)×580mm(H)
重量 135kg
消耗功率 300 W
電源 220V/50HZ
支持軟件 支持Protel99se、DXP、Altium Designer、PADS、Eagle、Cadence、Proteus、CAM350、AutoCAD等常用EDA軟件(支持所有pcb及gerber格式的文件)

產品亮點
•    1.機器配有保護復位鈕:當X、Y、Z超限保護后,可按下保護復位鈕,同時移動X、Y、Z軸回到正常位置。
•    2.急停按鈕,在機器處于緊急情況時,可以通過急停按鈕快速停止機器工作。
•    3.自動原點定位:可以從任意位置自動回到設定的零點。同時有原點記憶功能。
•    4.雙面板自動定位技術:保證了定位的精確性與正確性。
•    5.斷點續雕:從任意百分比開始雕刻,或雕刻到某一百分比結束。停止續雕。
•    6.模擬加工:根據設定的參數,虛擬顯示實際加工過程,便于初學者快速了解設備。
•    7.實時顯示加工路徑:加工前首先顯示所有加工路徑,在加工過程中實時顯示當前位置。
•    8.區域選擇雕刻:選擇任意區域,進行雕刻。滿足補雕及精雕的需要,同時節省時間。
•    9.組合雕刻/自動選擇刀具:選擇兩把雕刻刀,自動分配雕刻區域。在不影響雕刻精度的情況下選擇一把大雕刻刀,快速銑掉大塊的空白區域。
•    10.萬能鉆孔:使用挖孔刀挖出任意孔,減少了換鉆頭的次數,同時實現了槽孔的多樣性。
•    11.外形銑割:板子雕刻完成后進行外形銑割,設備按照設計好的keepout線進行割邊。
•    12.智能主軸轉速優化功能,根據刀具自動優化主軸轉速,從而提高工作效率及雕刻精度。
•    13.隨機附有吸塵設備,防止粉塵對環境的危害。
•    14.配備兼容性軟件,兼容目前市面上主流EDA及pcb設計軟件系統。
•    15.傻瓜式操作軟件,簡單易學,只需30分鐘即可熟練操作機臺。
•    16.隨機附帶視頻教學光盤。
•    17.帶LED照明,方便對位及觀察操作過程。
•    18.隨機贈送配套學習教材。
________________________________________

硬件功能簡介
1、    可在覆銅板上鉆孔,雕刻線路,割邊,銑平面,萬能挖孔;
2、    可透銑、沿外形線進刀,使電路板與板材分離;
3、    具有原點直接設置、復位功能;
4、    利用軟件虛擬加工,可預覽加工路徑;
5、    實時顯示加工路徑、進度,方便控制與觀察;
6、    多孔徑鉆孔一次完成,省卻了頻繁的換刀工序;
7、    高轉速主軸電機,轉速達60000rpm;
8、    智能化轉速控制,可根據刀具自動優化主軸轉速;
9、    采用梯形定位銷定位,5個定位孔,定位更精確;
10、    設備配套自主研發的PCB雕刻機專業軟件,能夠實現脫機仿真虛擬加工、斷點續雕、斷電續雕、實時顯示加工路徑、任意區域選擇雕刻、智能雕刻、刀具選擇及換刀提醒等功能;
11、    設備具有自我保護功能,XYZ雙重限位保護,超限自停;
12、    軟件可在安裝刻字軟件情況下雕刻出相應的凹凸字體;
13、    配套資源:配備演示視頻,讓企業員工及院校學生上手更快速;
14、    設備兼容的EDA設計軟件:Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式編輯軟件;
15、    金屬烤漆機身,金屬安全防塵罩,透明可視窗,外觀大氣沉穩;
16、    速度快,直接用EDA/CAD設計數據,所見即所得,像繪圖一樣便捷;
17、    精度高,功能強,從單面板到雙面板,從數字模擬電路板到高頻板;
18、    無環保問題,桌面設備,適合實驗室、教室等多種場所;
19、    操作簡單,不必懂PCB工藝,任何技術人員都可以使用;
20、    配置靈活,多用途,適合高端開發即時制作樣品,也適合教學或小批量制作。

軟件功能簡介
21、    放大、縮小功能,點擊對應的按鈕可以放大或者縮小視圖界面。
22、    頂層、底層按鈕,可以快捷查看設計圖的頂層和底層。
23、    刀具:可自由添加刀具參數。
24、    仿真:可脫機仿真運行,查看工作路徑以及預估工作時間。
25、    移動:可通過電腦控制機器移動,也可通過設備按鈕控制移動。
26、    操作:所有工作過程操作簡便,所見即所得,上手快,無需專業知識即可輕松操作。
27、    軟件最下方實時顯示光標所在坐標,線路板基本信息,加工剩余時間等信息。
28、    運行、暫停、停止:工作過程中根據需要隨時暫停、運行以及停止操作。
29、    可在軟件設置中設置工作完成后關閉雕刻機及計算機,方便無人值守時自動完成工作。
30、    智能判斷線路板類型:打開文件時,軟件根據Gerber文件自動判斷線路板類型,用戶也可以手動修改。
31、    坐標顯示:鼠標移動到圖形上的任意位置,都會在任務欄上顯示出相應的坐標。
32、    隔離:沿著需要留下的線路雕刻一圈,把線路單獨分離出來。
33、    隔離寬度:隔離后,PCB板已經可以使用,但大多數用戶認為間距太小,不易焊接,這時候需要隔離寬度功能:用戶可以根據實際需要,設置隔離寬度,銑掉周邊0-20mm范圍內的多余銅皮,便于焊接。
34、    銑雕:把板面上不需要的銅皮全部銑掉。
35、    萬能割邊:用戶可以選擇底層或者頂層割邊,可以任意形狀割邊,異形割邊。
36、    自動關閉主軸:軟件配備自動關閉主軸功能,只要當前指令完成,主軸就會自動關閉。
37、    支持智能雕刻:有些線路板的線距比較小,常規0.4的雕刻刀無法操作,此時我們就可以使用智能雕刻,根據實際線路圖的情況,選擇0.1或0.2的刀具進行細雕刻。
38、    智能挖孔:大于0.8的孔可以用挖孔刀一次性挖取。
39、    支持仿真運行:虛擬加工,加工路徑實時顯示等功能;顯示加工路徑和加工實際、線路板詳細信息;軟件制作線路板時會顯示制作路徑、加工進度、板幅大小、主軸轉速等。
40、    使用簡單:可以對化學腐蝕的板子進行鉆孔、割邊,對電路板的制作沒有統一的順序限制,適應不同用戶的制板習慣。
41、    設備隨機附有吸塵設備,防止粉塵對環境的危害。
42、    配備兼容性軟件,兼容目前市面上主流EDA及pcb設計軟件系統。
43、    傻瓜式操作軟件,所見即所得,清晰簡潔,只需15分鐘即可熟練操作設備。
44、    設備發貨隨機附帶視頻教學光盤,專業技術工程師手把手教您使用設備。
45、    設備配置快速線路板刻制系統軟件,軟件具有數據處理、存儲和設備驅動功能。
46、    設備具有超限保護功能,當X、Y、Z軸因操作不當超出行程范圍時自動啟動限位保護,避免操作不當對設備帶來損壞。
47、    設備自帶LED照明,方便板面對位及觀察操作過程。
48、    防塵隔音外罩帶有透明有機玻璃視窗,方便工作中從不同角度觀察雕刻效果。
49、    隨機贈送配套學習教材,送電子書及紙質配套資料。
50、    無人值守設備自動關機,自動關閉電腦。

T345裁板機
產品概述: 精電科技是國內領先的PCB制板設備生產制造商,專注于國內外高端企業及學校客戶的精密研發制板需求,提供用于對覆銅板進行鉆孔、雕刻、外形銑割的線路板雕刻機及相關設備。
________________________________________
技術參數
最大切板尺寸    345mm
外形尺寸    480*365*180mm
重量    12.5kg
________________________________________
產品亮點
•    特制鋼長壽命刀刃,耐用性強,獨特的省力杠桿式設計,輕松切割各種厚板材。
•    流線型的外觀符合人體工程學的設計。
•    配置水平對位功能,可以方便的切割固定形狀的PCB板。
•    最大切割長度345mm,最大切板厚度3.5mm。
•    具有對位和固定標尺,精度更高,使用更方便。
•    防誤傷安全裝置,固定透明保護罩,既保證不會誤傷手指,同時也可以清晰觀查切板過程及切板質量。
________________________________________
產品用途
T345高精度裁板機主要用于PCB制板工藝過程中線路板的裁切工藝,流線型的外觀設計,獨特的省力桿設計及防誤傷裝置,讓操作者能夠安全輕松的裁板。




T990電鍍機
產品概述: T990高精度專業過孔電鍍機在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常見用于雙面線路板的制作。本機自帶電鍍件往復運動功能,將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松完成金屬孔化工藝。本工藝環保制板,對人體及環境無傷害,適合企業研發、院校教學及研究院所使用。

技術參數

最大板面 345*345mm
最小孔徑 0.3mm
最大厚徑比 2.5:1
定時范圍 0-60min
擺動速度 0-60mm/s
額定功率 0.5kW
輸出電流 0-15A
工作電壓 220V/50HZ
外形尺寸 1260mm(L)×480mm(W)×1080mm(H)
重量 140kg

設備簡介

1、設備具有五個槽位,槽體采用高強度耐酸堿材料一體整裝。每個槽位配置恒溫裝置,采用耐腐蝕加熱管,具有鼓氣,自動恒溫功能,氣流量、工作時間及溫度可預設,完工后自動提醒,操作簡單方便,自動化程度高,貫孔導通率確保100%。對雙面,多面線路板等非金屬材料進行黑孔電鍍、化學沉銅、再電鍍加厚。

2、設備采用電鍍液微循環系統:內置兩套微孔發泡管和靜音氣泵,使電鍍形成微循環,同時采用電鍍往復運動,通過調速可控制電鍍速速,從而提高過孔電鍍的質量。

3、過孔工藝:黑孔采用環保的化學成分,液體可以通過節流閥回收循環利用,也便于設備定期的維護保養。

4、結構特點:萬向滾輪,方便隨意移動位置。機體儲物槽設計,方便配件及工具存放。



產品亮點

  • 將前期處理集機身一體,機器自帶黑孔,整孔微蝕,電鍍,鍍錫五槽,更方便操作。可靠性更強。
  • 采用新型環保黑孔化直接電鍍工藝,不含傳統的化學鍍銅成分,取消甲醛和危害生態環境的化學物質,屬于環保型產品。
  • 槽體采用耐酸堿材。不易受腐蝕。
  • 恒溫裝置采用鈦加熱管,能自動恒溫。
  • 槽體工作時間、溫度可預設。
  • 傻瓜式操作,自動化程度高,過孔導通率可達100%。
  • 電鍍液微循環系統:內置兩套微孔發泡管和靜音氣泵使電鍍液形成微循環,提高過孔電鍍的質量。
  • 電鍍件往復運動功能:通過調速,可控制電鍍速度。
  • 環保無污染:T990采用新型環保黑孔化直接電鍍工藝,安全、可靠、高效。黑孔液不含有傳統的化學鍍銅成分,取消甲醛和危害生態環境的化學物質在配方中的使用,屬于環保型產品。
  • 操作便捷:產品槽體采用耐酸堿材料,恒溫裝置采用鈦加熱管,能自動恒溫,槽體工作時間、溫度可預設,操作簡易方便,自動化程度高,貫孔導通率100%。
  • 一體化的設計:使整機結構緊湊。
  • 密封式的設計:保證電鍍液不受污染,保證電鍍質量。

產品用途

T990過孔電鍍機,又稱孔化機,鍍銅機,在PCB物理快速制板工藝中主要用于對線路板上的孔進行金屬化處理。較常用于雙面板線路板的貫孔沉銅工藝。將完成鉆孔的覆銅板置于本機中,設置好相關參數,即可輕松快速的完成金屬孔化工藝,機器帶有加熱,鼓氣及電鍍功能。
